Magnetotérmico TSBN4
La serie TSB4 de Tosun está disponible en versiones 2 polos (TSB4-63) y 1 o 2 polos (TSB4-125), diseñada para ofrecer una protección eficiente, fiable y segura frente a sobrecargas y cortocircuitos en instalaciones eléctricas residenciales, comerciales e industriales. Incorpora una unidad de disparo térmico-magnética, que combina una respuesta rápida ante anomalías con un funcionamiento preciso y adaptable a diferentes entornos eléctricos.
El TSB4-63 2P cubre intensidades de 10 A a 63 A, mientras que el TSB4-125 ofrece versiones de 1 polo y 2 polos con intensidades de 80 A a 125 A, lo que lo hace apto para proteger desde circuitos generales hasta líneas de alta demanda. Ambos modelos cuentan con una capacidad de interrupción de hasta 6/10 kA (TSB4-63) y 6 kA (TSB4-125), garantizando una protección robusta en redes de hasta 400 V.
Gracias a su diseño compacto y modular, permite una instalación rápida sobre carril DIN, optimizando el espacio en cuadros eléctricos. Fabricados con materiales de alta calidad y diseñados para una larga vida útil, no requieren mantenimiento y cumplen con normativas internacionales como IEC60898-1 e IEC60947-2, asegurando una integración conforme a los estándares más exigentes en materia de seguridad y rendimiento.
Dimensiones TSB4-125

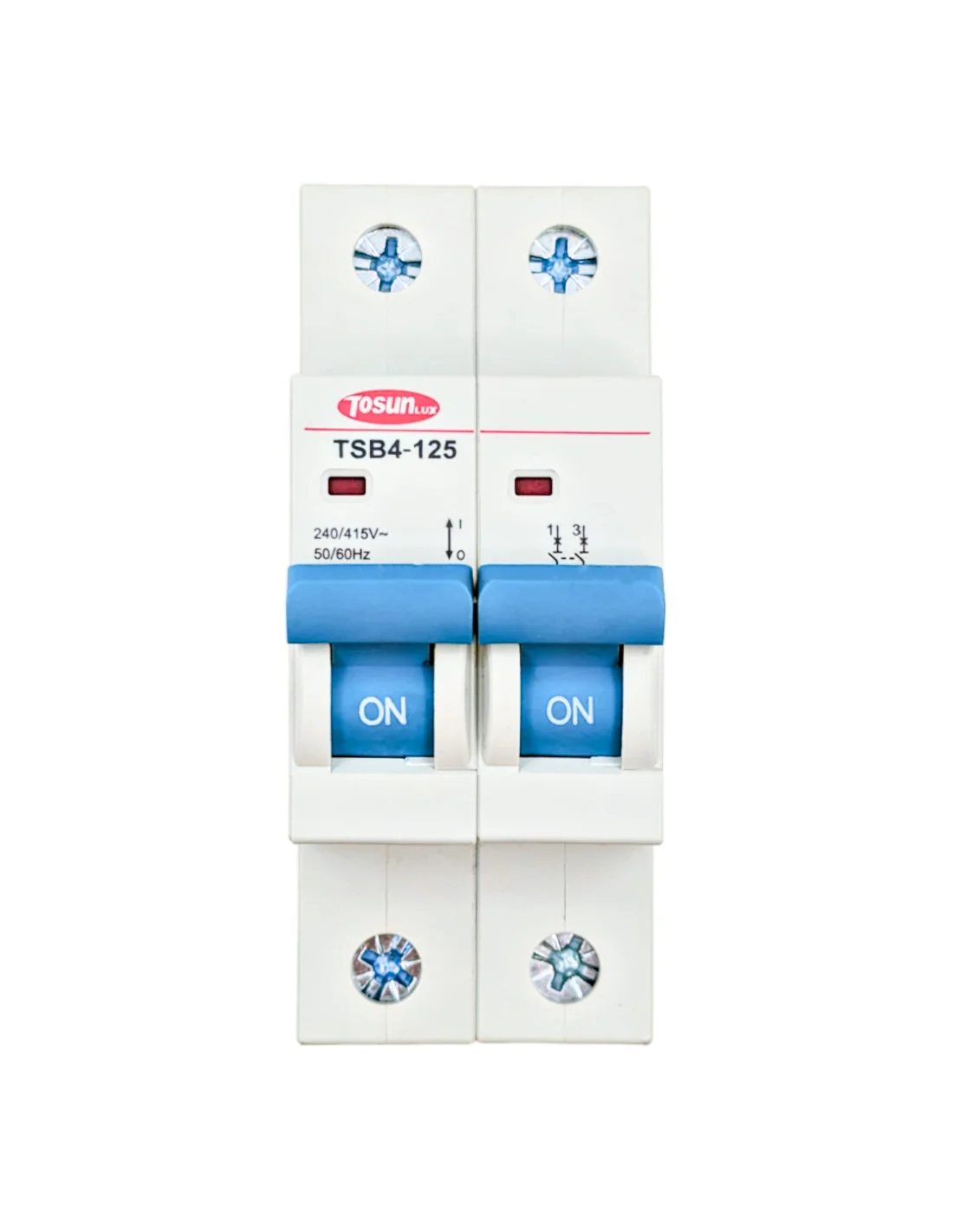

TSB4-125 1P

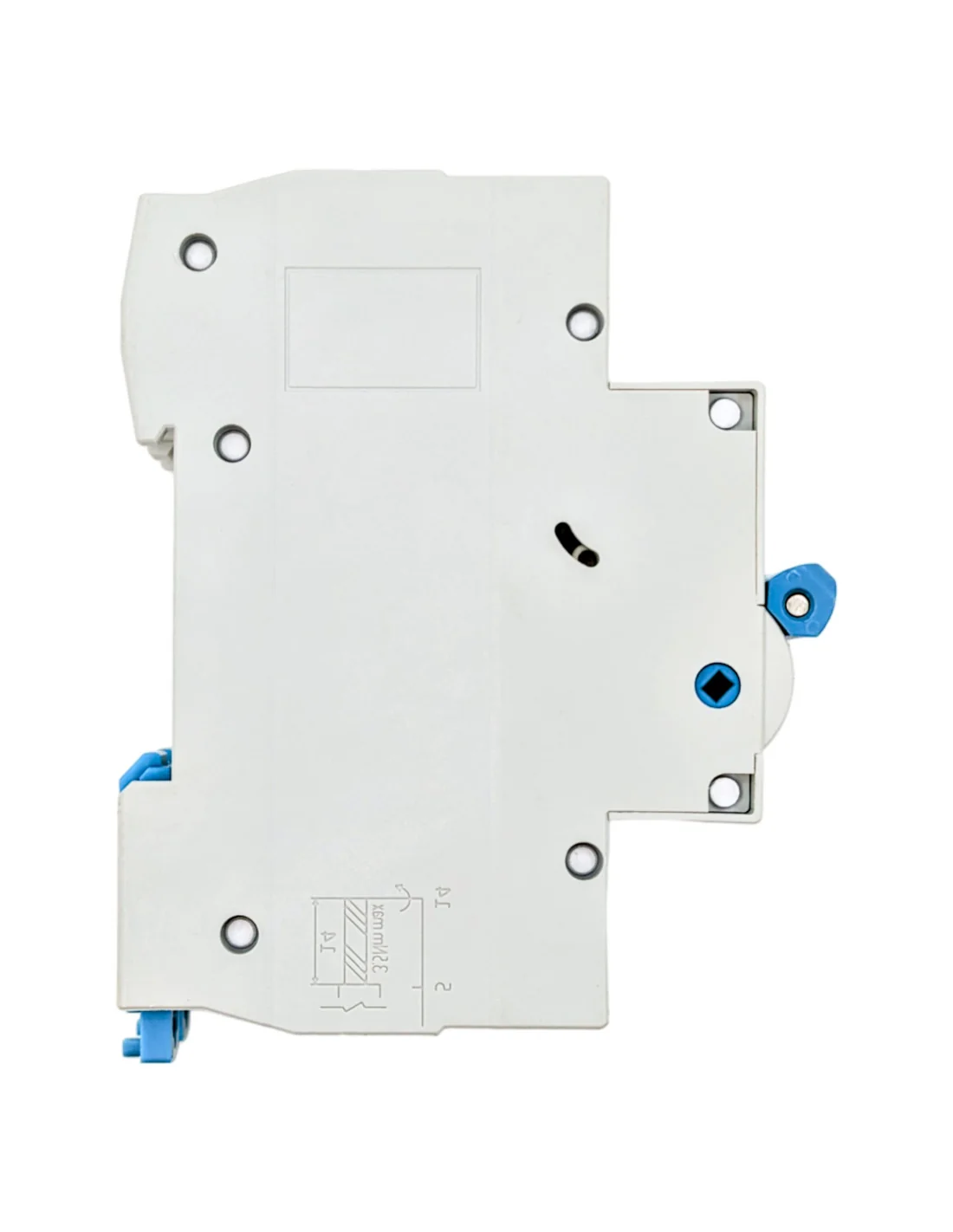

Interruptor magnetotérmico miniatura de 1 polo, diseñado para aplicaciones de alta demanda en instalaciones residenciales y comerciales. Ofrece intensidades de 80–125 A y capacidad de corte de 6 kA.

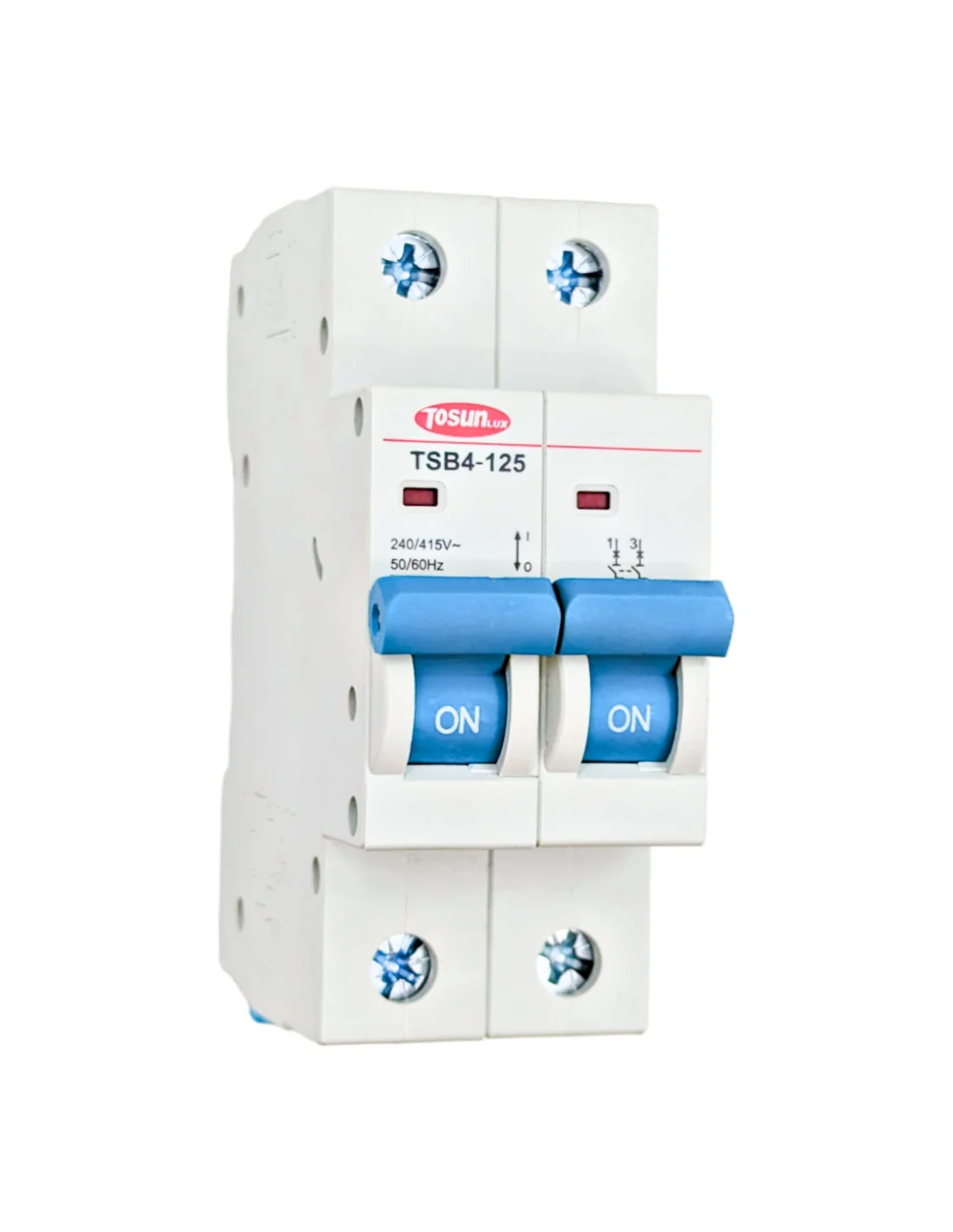

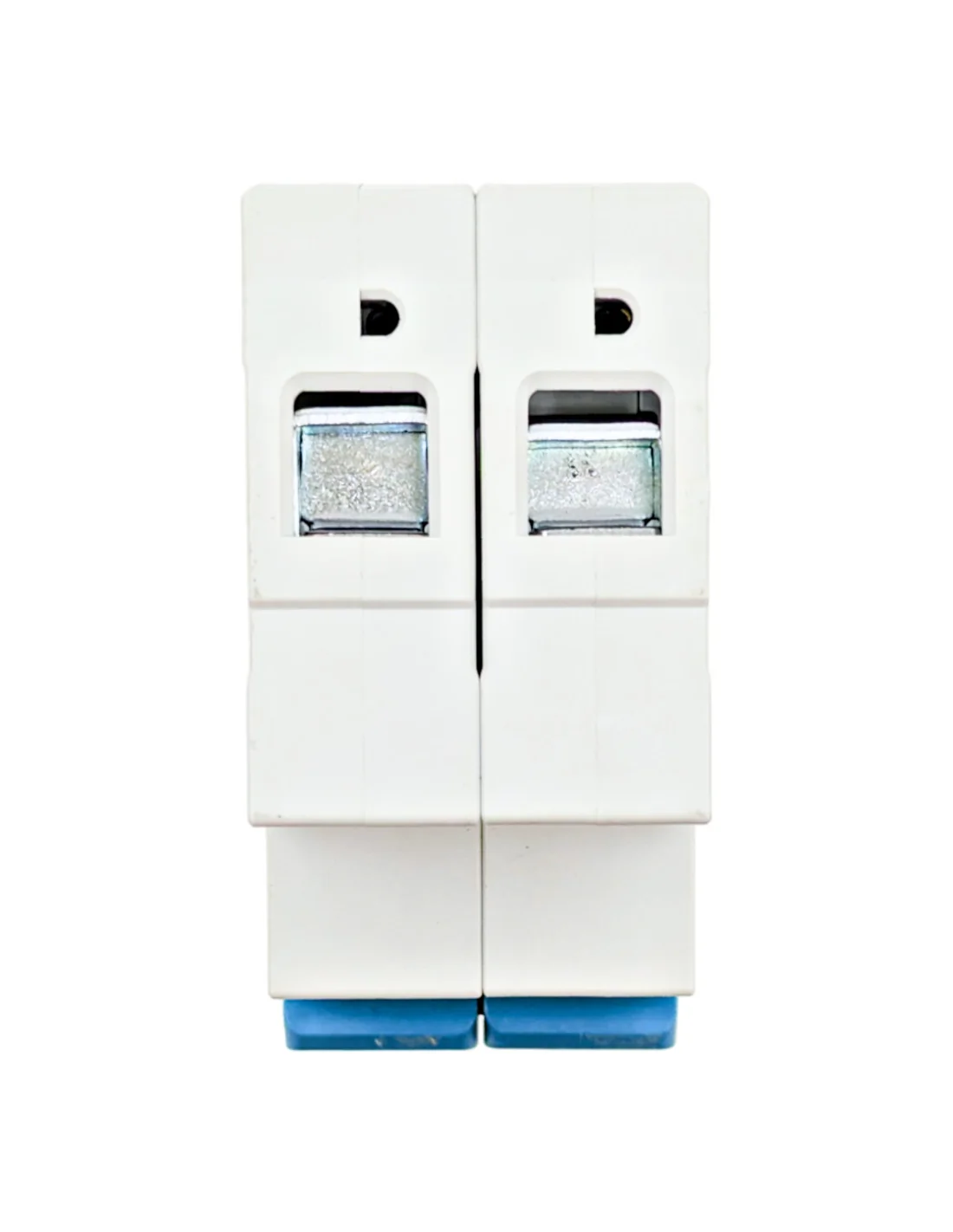

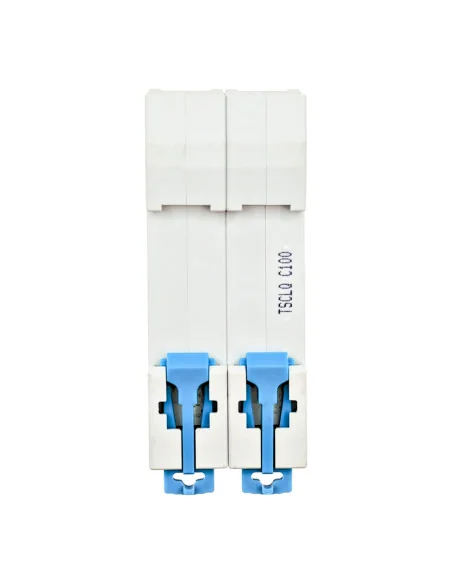

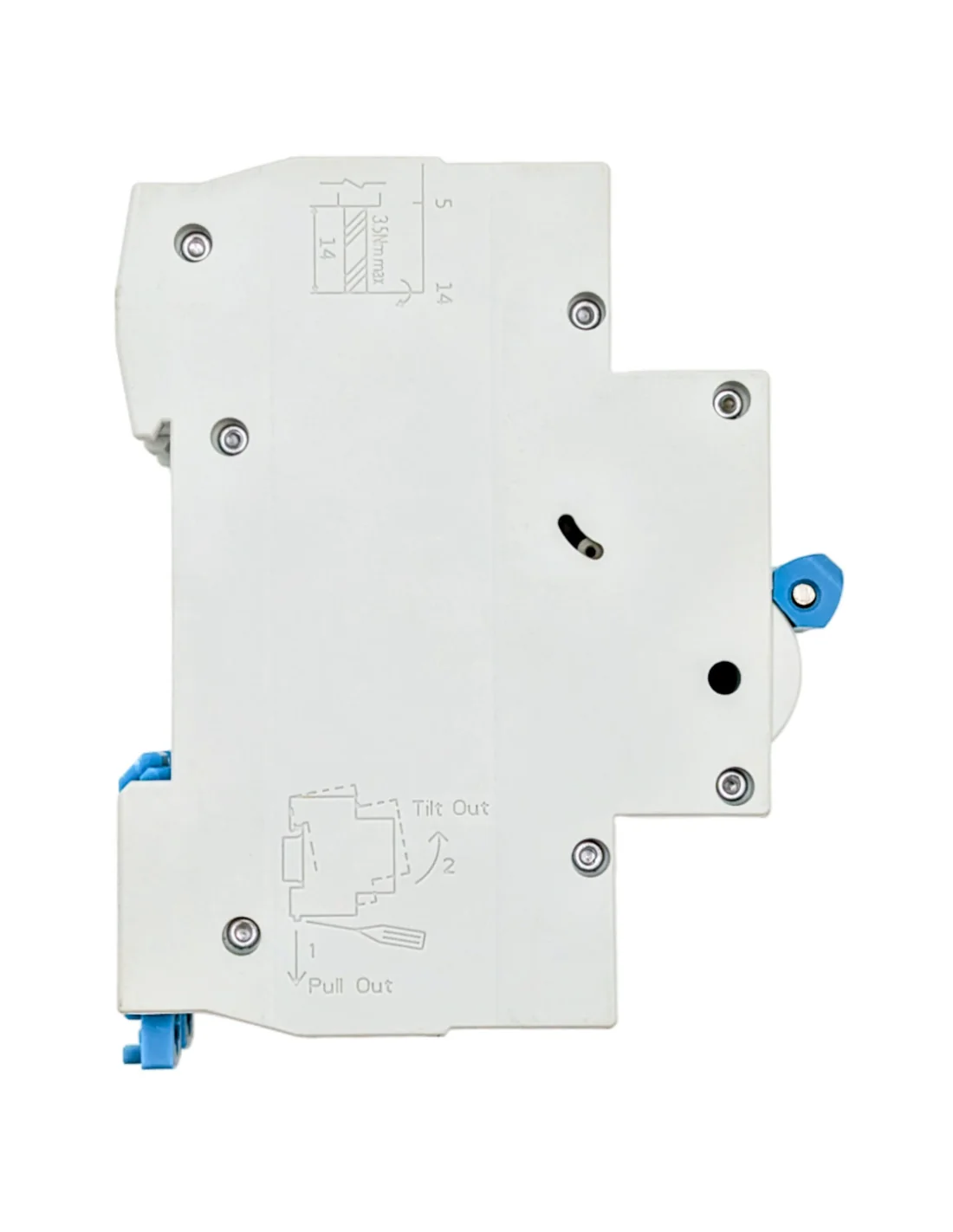

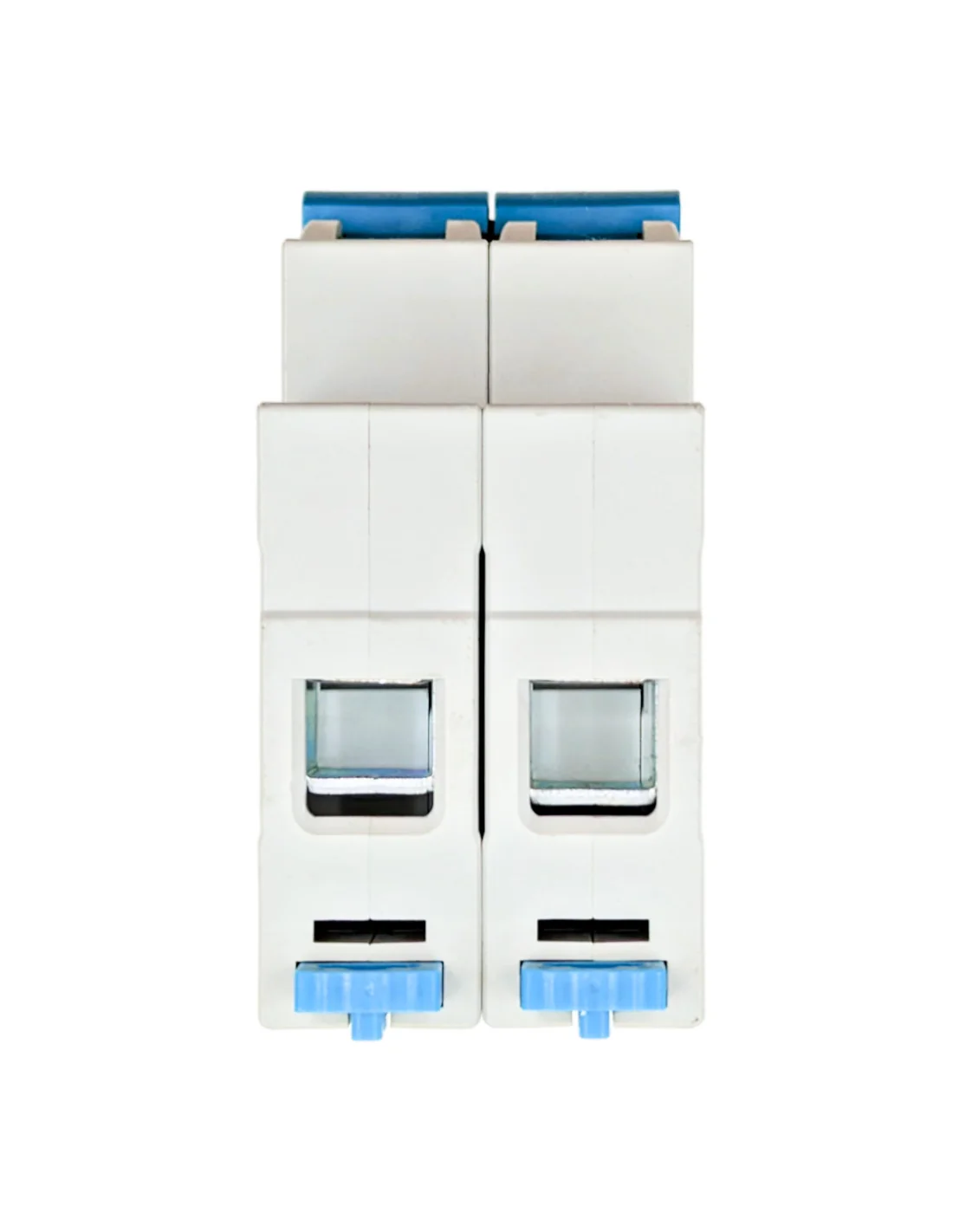

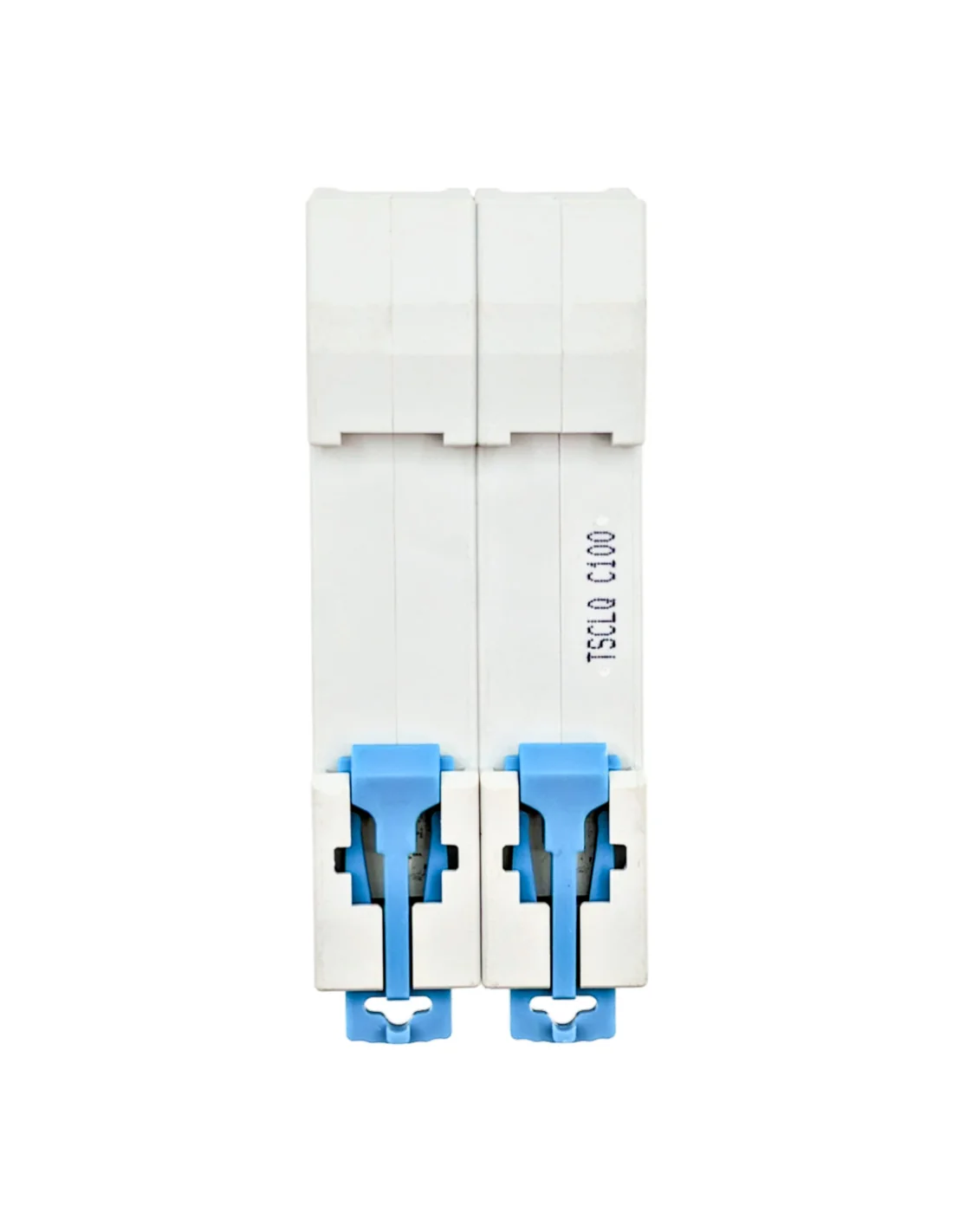

TSB4-125 2P
Interruptor magnetotérmico miniatura de 2 polos, ideal para protección de líneas principales en entornos comerciales e industriales. Ofrece intensidades de 80–125 A y capacidad de corte de 6 kA.
Especificaciones
| Número de polos | 1P, 2P |
|---|---|
| Corriente nominal | 80A, 100A, 125A |
| Capacidad de corte | 6000A |
| Tensión nominal | 230V/400V~ 240V/415V~ |
| Tecnología de disparo | Térmico-magnética |
| Código de curva | C |
| [Uimp] Tensión soportada de impulso | 4000V |
| Durabilidad mecánica | 10000 ciclos |
| Durabilidad eléctrica | 6000 ciclos |
| Par de apriete | M7 – 3.5 N·m II |
| Endurance | C 20000 |
| Temperatura de funcionamiento | -5°C ~ +40°C |
| Grado de protección | IP20 |
Dimensiones TSB4-63
TSB4-63 2P
Interruptor magnetotérmico miniatura de 2 polos, ideal para protección de circuitos en instalaciones comerciales, industriales y residenciales. Ofrece intensidades de 10–63 A y capacidad de corte de hasta 10 kA.
Especificaciones
| Número de polos | 2P |
|---|---|
| Corriente nominal (A) | 10, 16, 20, 25, 32, 40, 50, 63 |
| Tensión nominal de funcionamiento | 415 V |
| Tecnología de disparo | Térmico-magnética |
| Código de curva | C |
| Frecuencia de red | 50/60 Hz |
| Capacidad de corte | Icn = 10 000 A / Ics = 7500 A |
| Clase de limitación de energía (I²t) | 3 según IEC/EN 60898-1 |
| [Ui] Tensión de aislamiento nominal | 500 V CA |
| [Uimp] Tensión soportada de impulso | 4000 V |
| Durabilidad mecánica | 10 000 ciclos |
| Durabilidad eléctrica | 4000 ciclos |
| Par de apriete | M5 – 2,5 N·m II |
| Grado de protección IP | IP20 según IEC 60529 IP40 (carcasa modular) según IEC 60529 |
| Temperatura ambiente de funcionamiento | -5 °C a 40 °C |
| Directiva EU RoHS | Conforme (Declaración EU RoHS) |
| Grado de contaminación | 2 según IEC/EN 60898-1 |
| Conexión superior Conexión inferior | 1–25 mm² |
