Diferencial + Magnetotérmico TSN3
La serie TSN3 de Tosun agrupa RCBO magnetotérmicos con diferencial, diseñada para ofrecer protección integral contra sobrecargas, cortocircuitos y fugas a tierra en instalaciones residenciales, comerciales e industriales. Su formato modular y compacto facilita el montaje sobre carril DIN, optimizando el espacio en el cuadro eléctrico y garantizando un funcionamiento fiable y silencioso.
En el TSN3-40L encontrarás versiones con sensibilidad diferencial de 10 mA o 30 mA, y disponibles en intensidades de 10 A - 32 A, ideales para proteger circuitos de iluminación y tomas de corriente. El TSN3-63L ofrece modelos de 30 mA tipo A y tipo AC, en intensidades de 50 A y 63 A, perfeccionados para el control de cargas mayores y detección tanto de corrientes alternas como pulsantes.
Ambos modelos cumplen con la norma IEC 61009, cuentan con grado de protección IP20 y están avalados por Intertek, lo que asegura alta capacidad de interrupción, durabilidad (hasta 20 000 ciclos mecánicos y 10 000 eléctricos) y libre de mantenimiento. Con la serie TSN3 de Tosun obtienes una solución de seguridad eléctrica completa, eficiente y conforme a los estándares internacionales más exigentes.
Dimensiones TSN3-63L

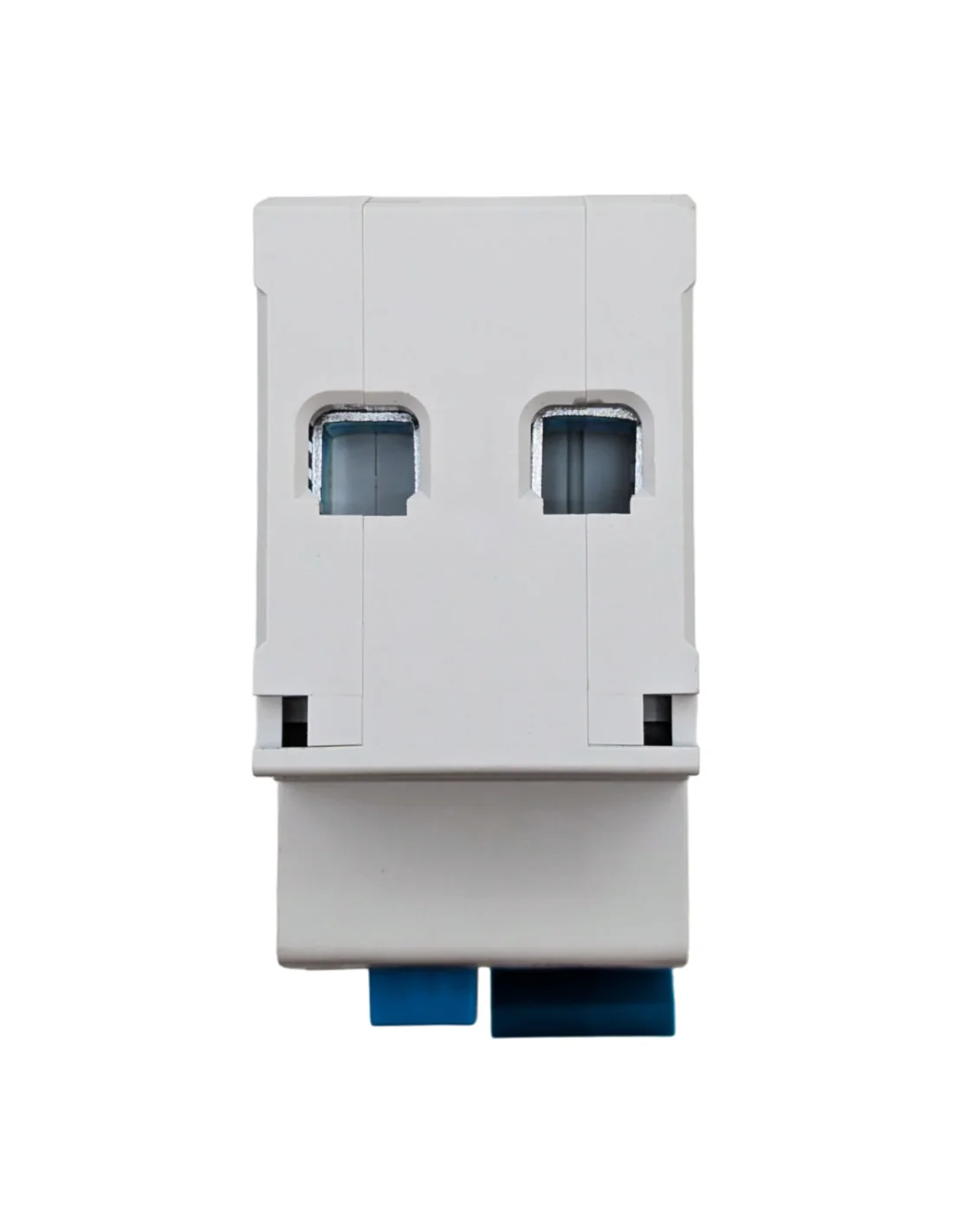

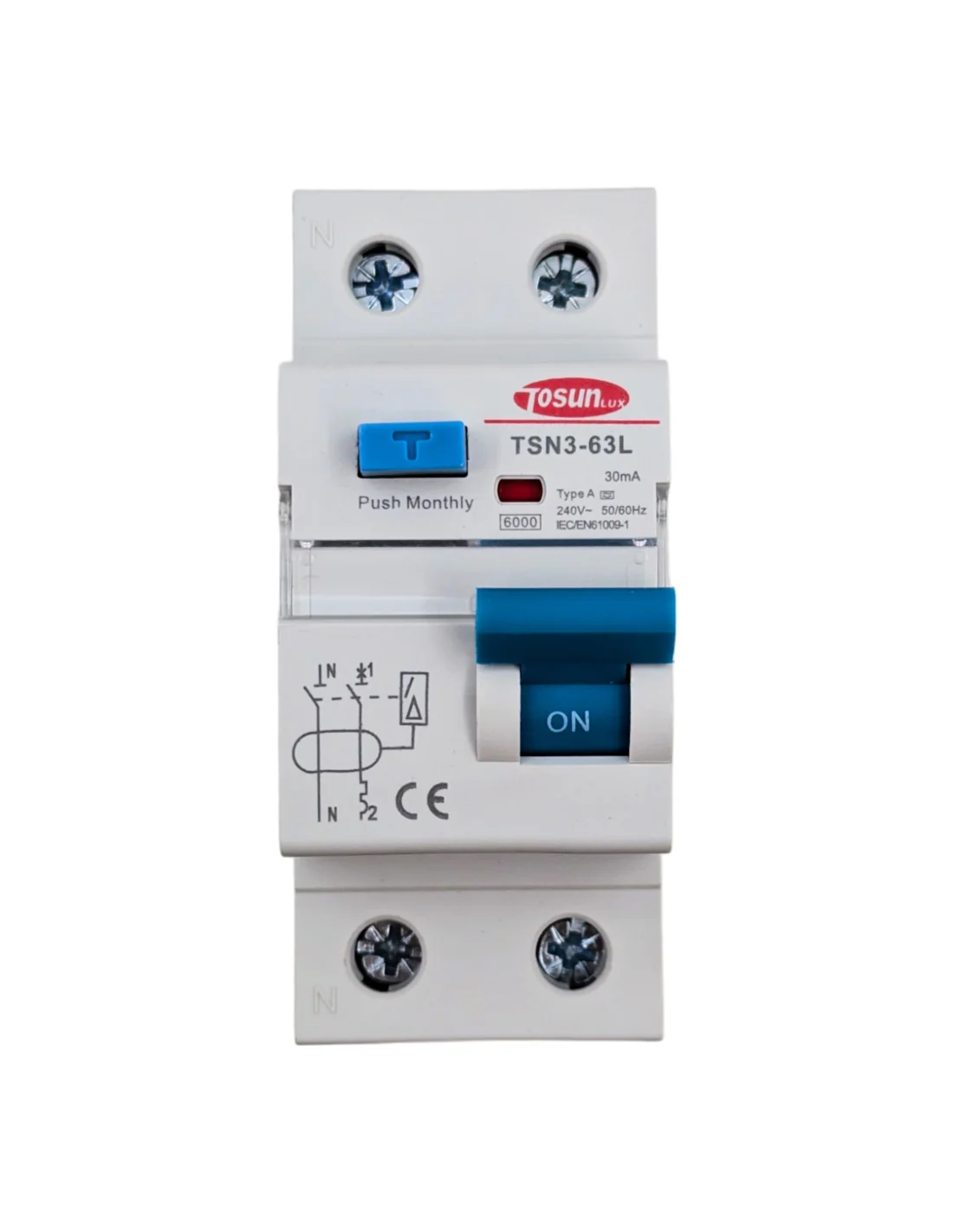

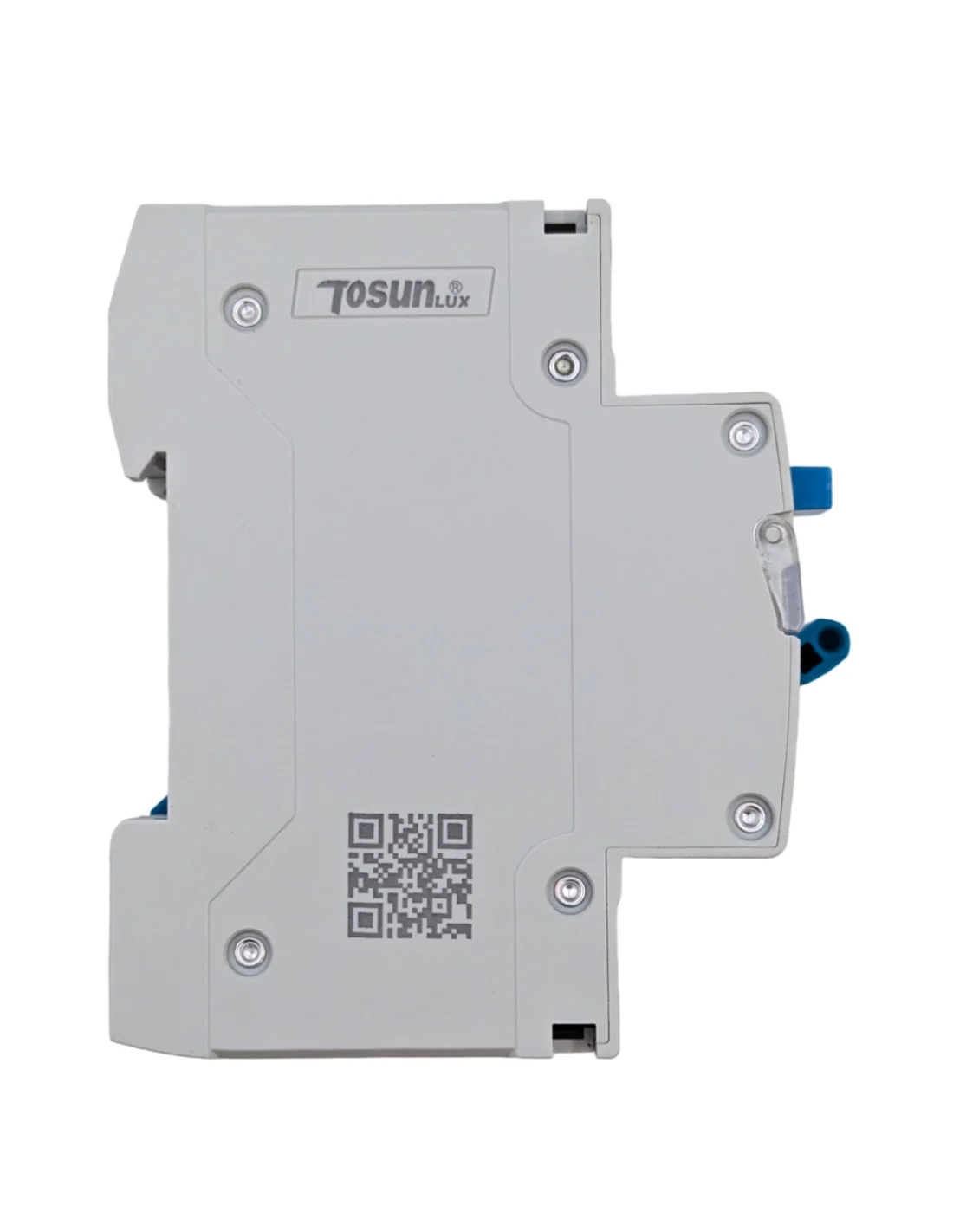

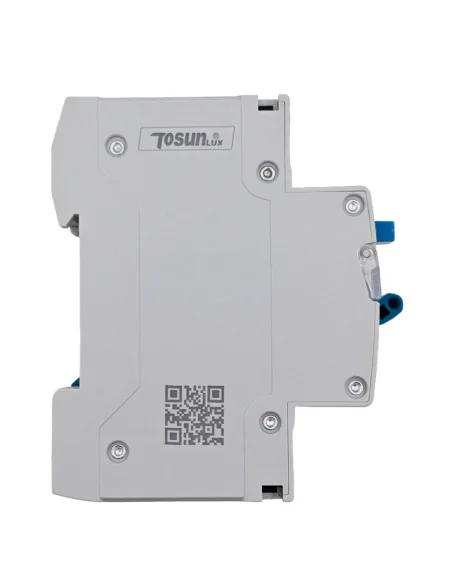

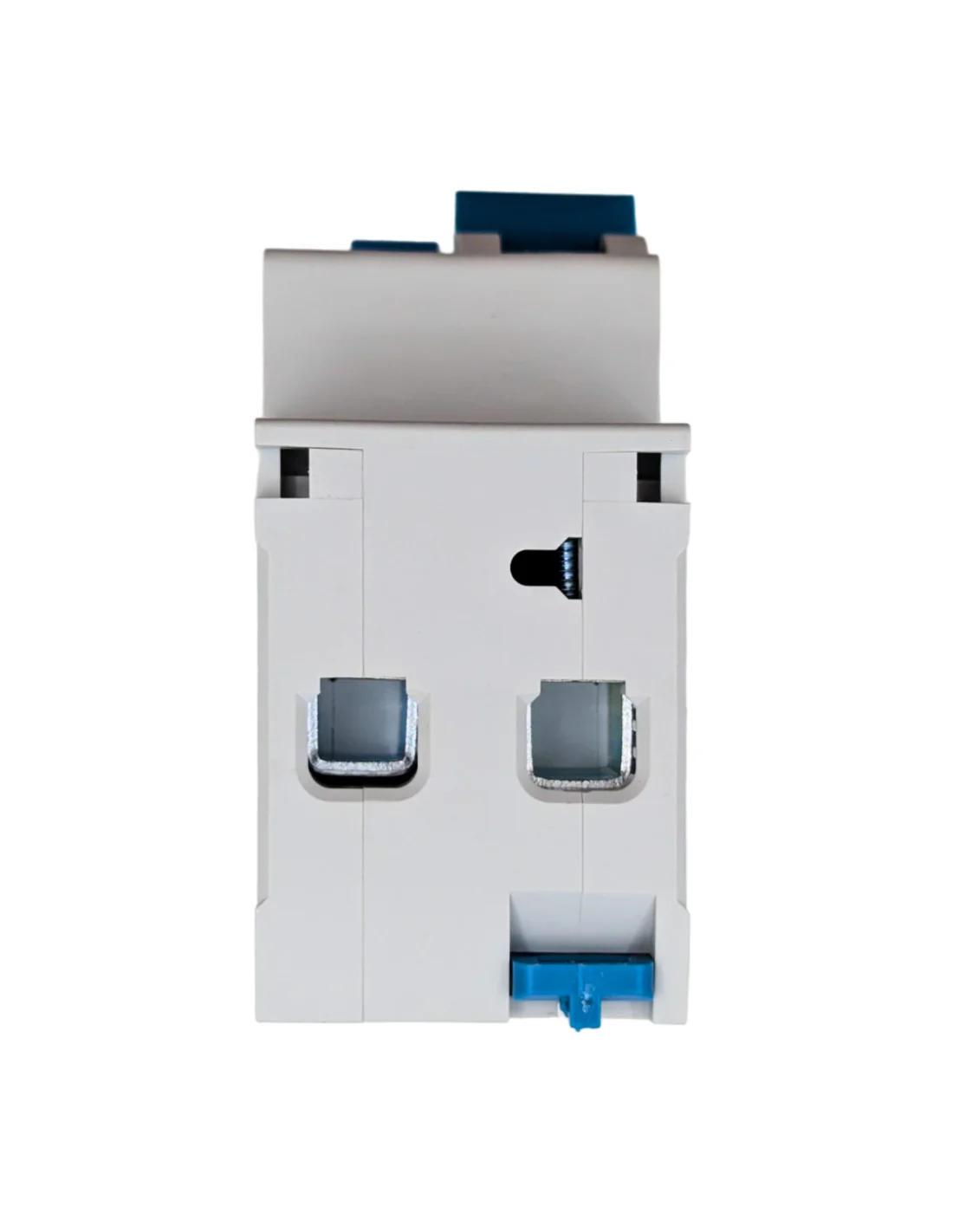

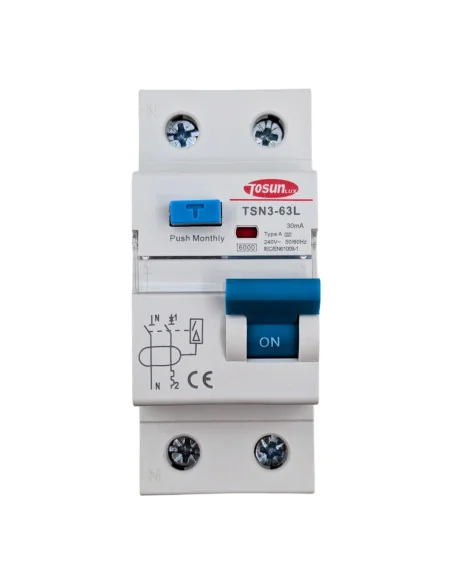

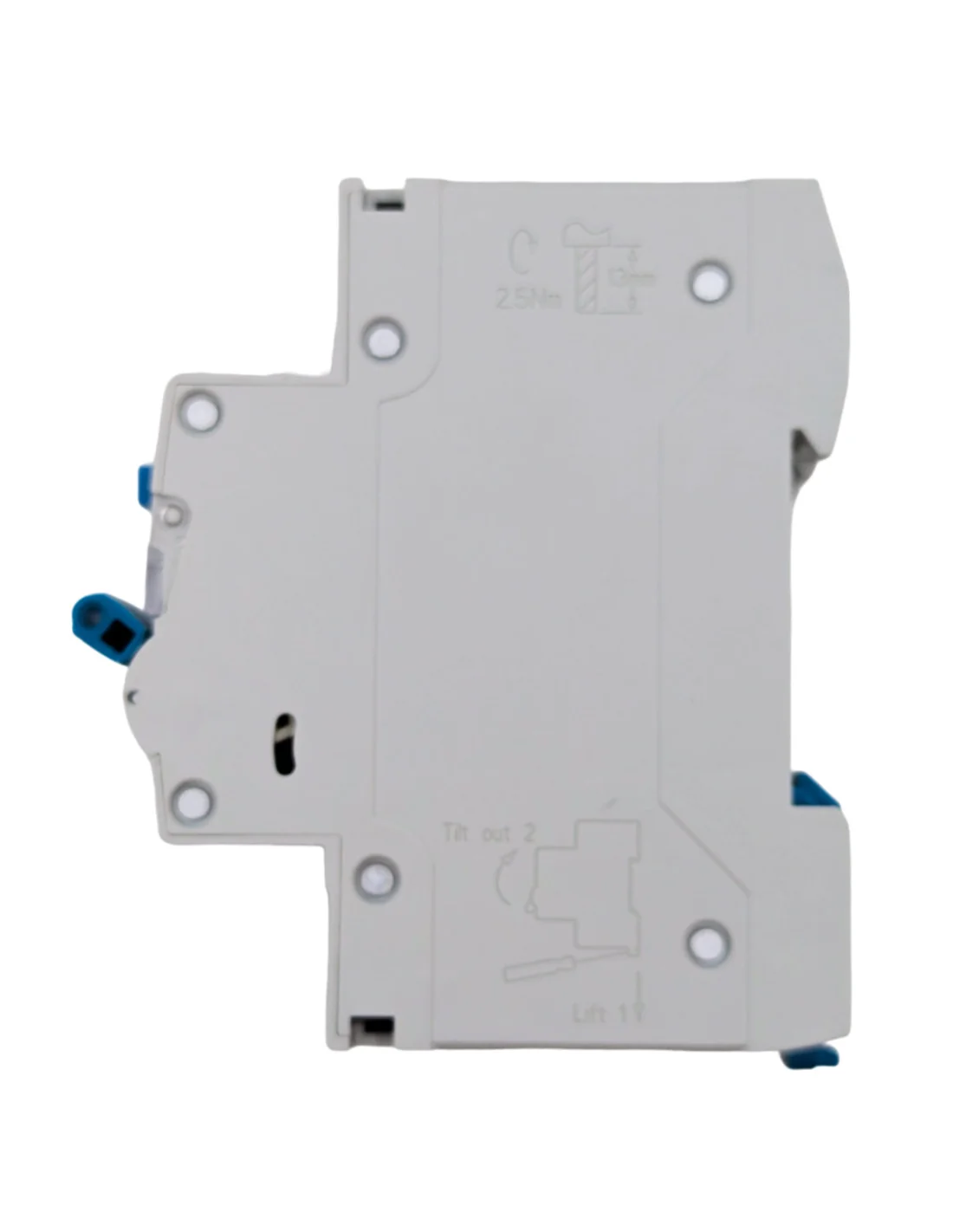

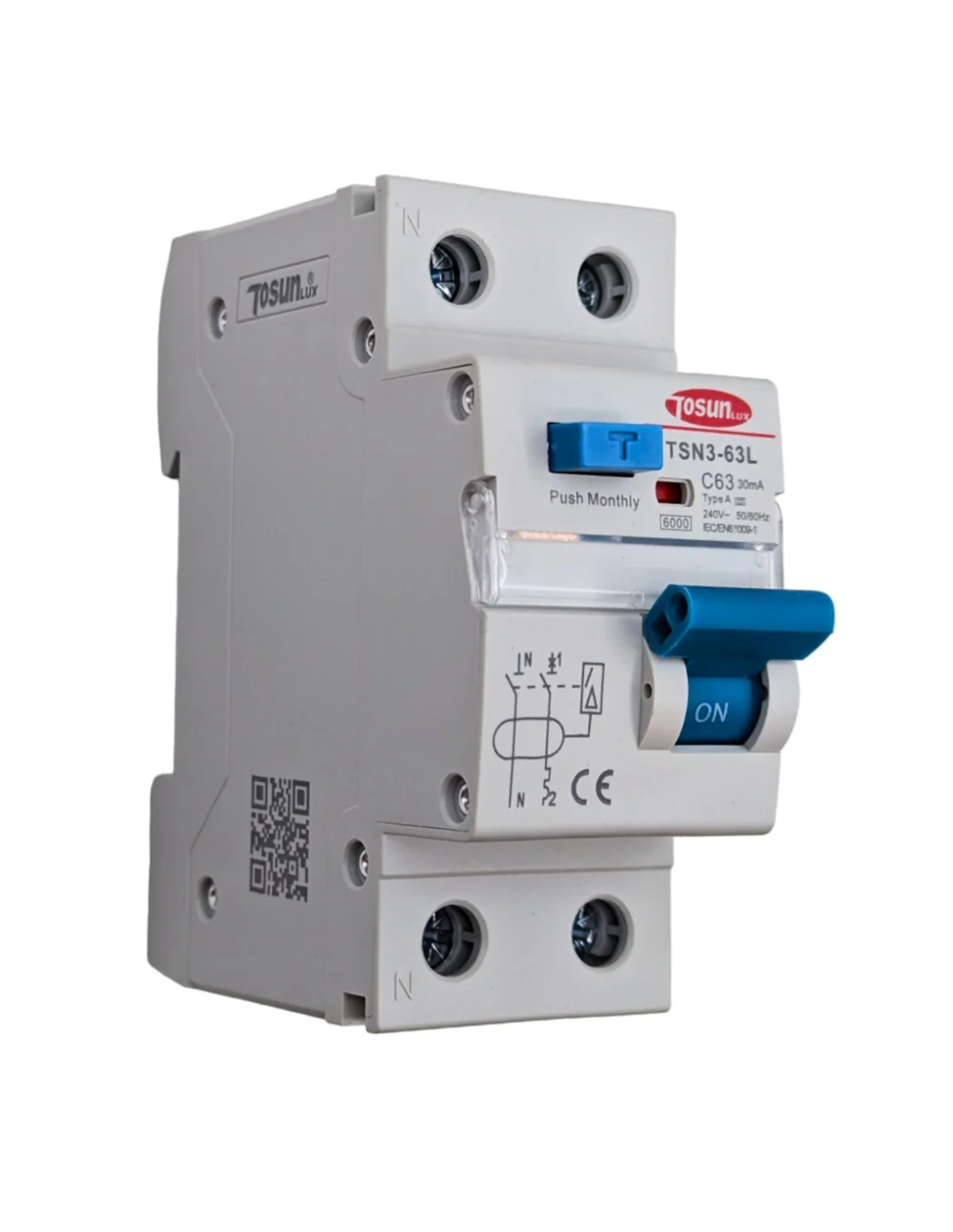

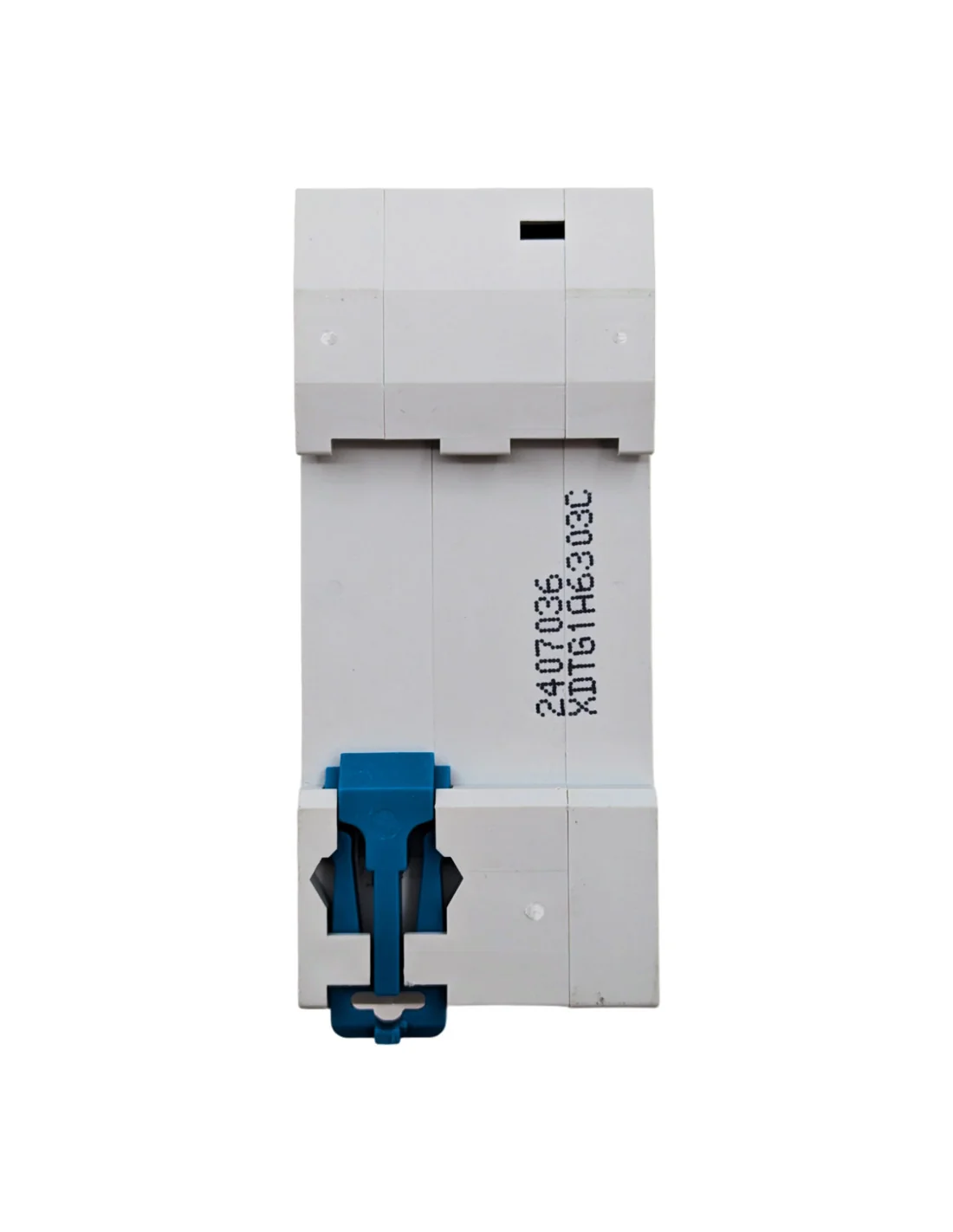

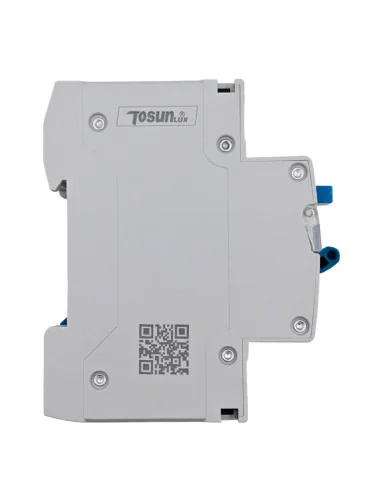

TSN3-63L
Magnetotérmico con diferencial tipo A o tipo AC de 30 mA. Con intensidades de 50 A y 63 A, proporciona una defensa para cargas mayores en aplicaciones residenciales, comerciales e industriales.
Especificaciones
| Número de polos | 1P+N |
|---|---|
| Corriente nominal | 50 A, 63 A |
| Sensibilidad a fugas a tierra | 30 mA |
| Tecnología de disparo | Electrónica |
| Tipo de red | AC ~ / A ~ |
| Tensión nominal de funcionamiento | 230 V~ / 240 V~ |
| Tiempo de desconexión por corriente residual | 0,1 s |
| Capacidad de cortocircuito (Icu) | 4500 A |
| Característica | C |
| Durabilidad mecánica | 10000 ciclos |
| Durabilidad eléctrica | 3000 ciclos |
| Grado de protección IP | IP20 |
| Conexión superior Conexión inferior | 1 – 25 mm² |
Dimensiones TSN3-40L
TSN3-40L
Magnetotérmico con diferencial de 10 mA o 30 mA contra sobrecargas, cortocircuitos y fugas a tierra. Disponible en intensidades de 10 A a 32 A, garantiza la seguridad en circuitos de iluminación y tomas de corriente en entornos residenciales y comerciales.
Especificaciones
| Número de polos | 1P+N |
|---|---|
| Corriente nominal | 10 A, 16 A, 20 A, 25 A, 32 A |
| Tensión nominal de funcionamiento | 230 V / 240 V~ |
| Sensibilidad a fugas a tierra | 10 mA, 30 mA |
| Tecnología de disparo | Electrónica |
| Tipo de red | AC/A |
| Normas | IEC/EN 61009-1 |
| Capacidad de corte | Icn = Ics = 6000 A |
| [Ui] Tensión de aislamiento nominal | 415 V CA |
| [Uimp] Tensión soportada de impulso | 4000 V |
| Durabilidad mecánica | 10000 ciclos |
| Durabilidad eléctrica | 4000 ciclos |
| Par de apriete | M4 – 2 N·m |
| Grado de protección IP | IP20 según IEC 60529 IP40 (carcasa modular) según IEC 60529 |
| Código de curva | C |
| Temperatura ambiente de funcionamiento | -5 °C a 40 °C |
| Directiva EU RoHS | Conforme (Declaración EU RoHS) |
| Grado de contaminación | 2 según IEC/EN 60898-1 |
| Conexión superior Conexión inferior | 1 – 16 mm² |
