Magnetotérmico TSBN3
Interruptores magnetotérmicos miniatura diseñados para ofrecer protección superior contra sobrecargas y cortocircuitos en entornos comerciales e industriales. Con formato modular y compacto, se adaptan a cualquier cuadro eléctrico y garantizan un funcionamiento seguro y eficiente.
La serie está disponible en 1 polo (6–50 A), 2 polos (6–63 A), 3 polos (10–63 A) y 4 polos (10–63 A), con una capacidad de interrupción de 6000 A para intensidades de 6–40 A y de 4500 A para 50–63 A, garantizando una respuesta inmediata ante sobrecargas y cortocircuitos.
Su tecnología térmico-magnética avanzada, unida a la robustez de sus materiales y a la certificación Intertek, asegura una durabilidad y fiabilidad excepcionales. Ideales para distribución de iluminación, protección de motores y otros sistemas críticos, los TSB3-63 de Tosun son la elección perfecta para maximizar la seguridad y continuidad operativa en tu proyecto eléctrico.
Dimensiones

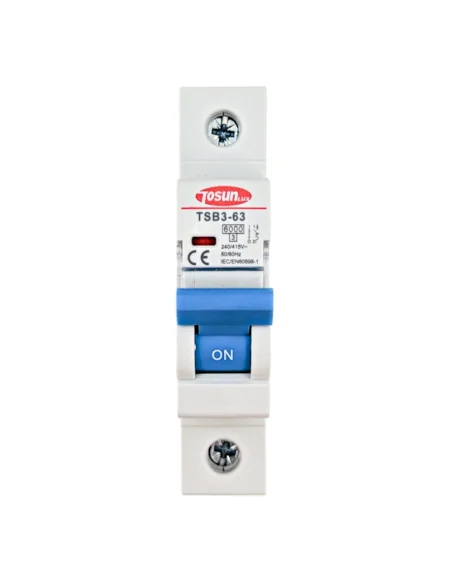

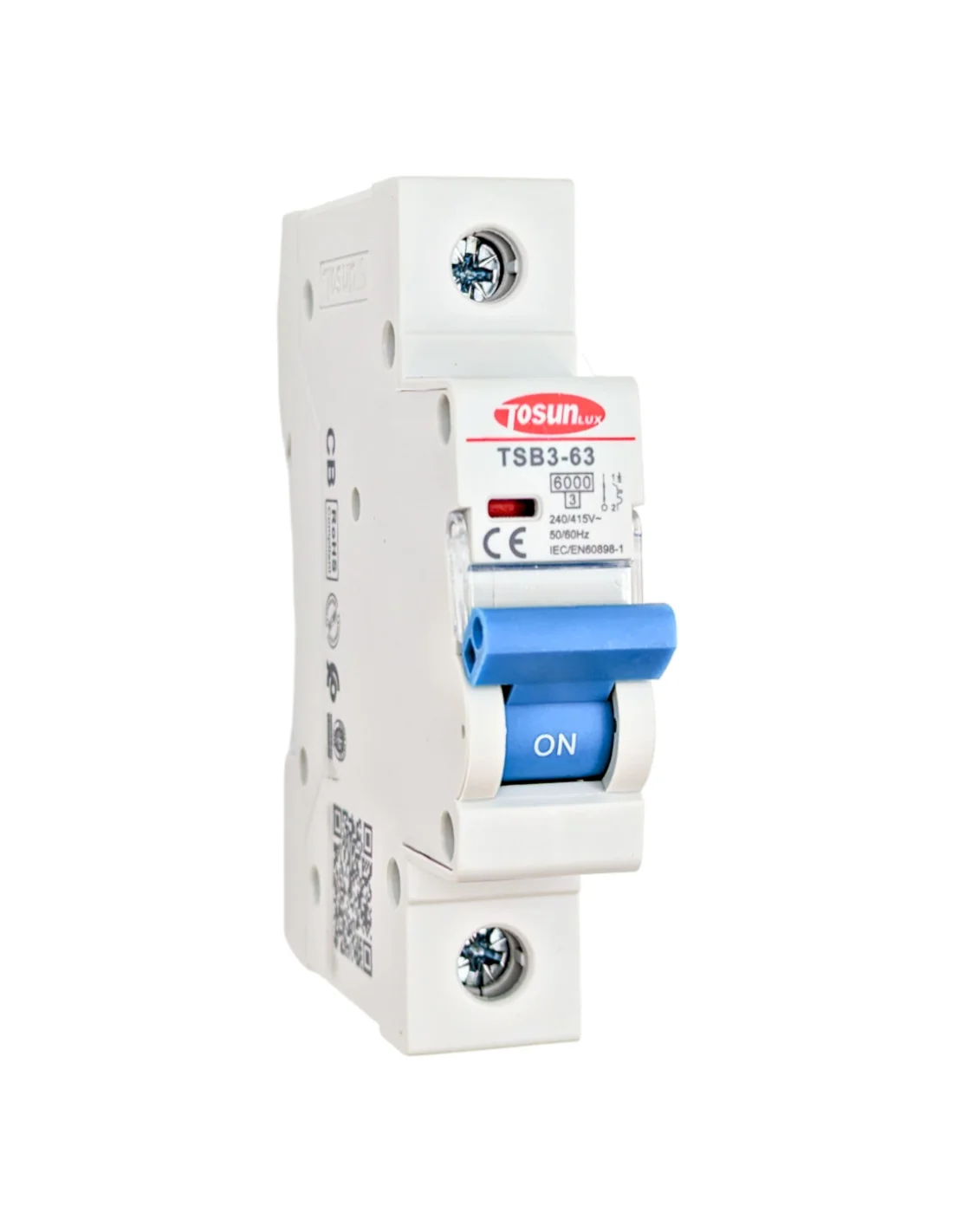

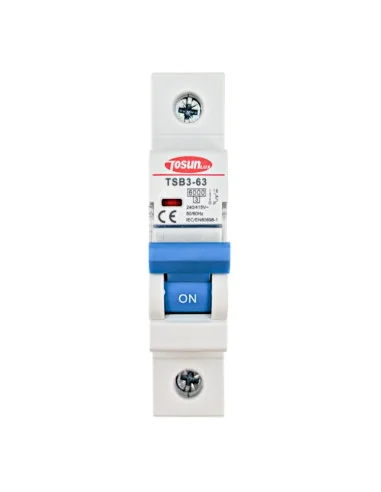

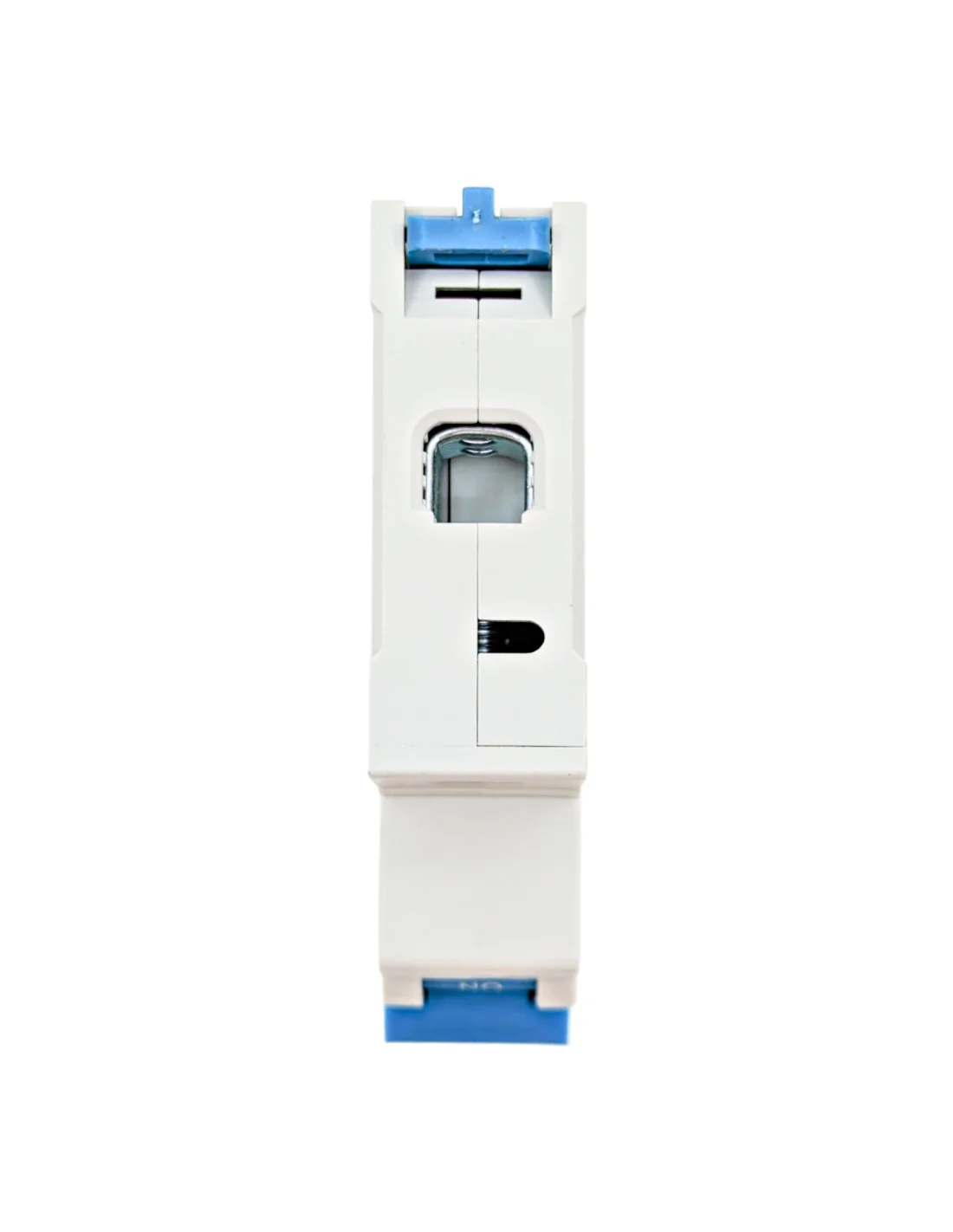

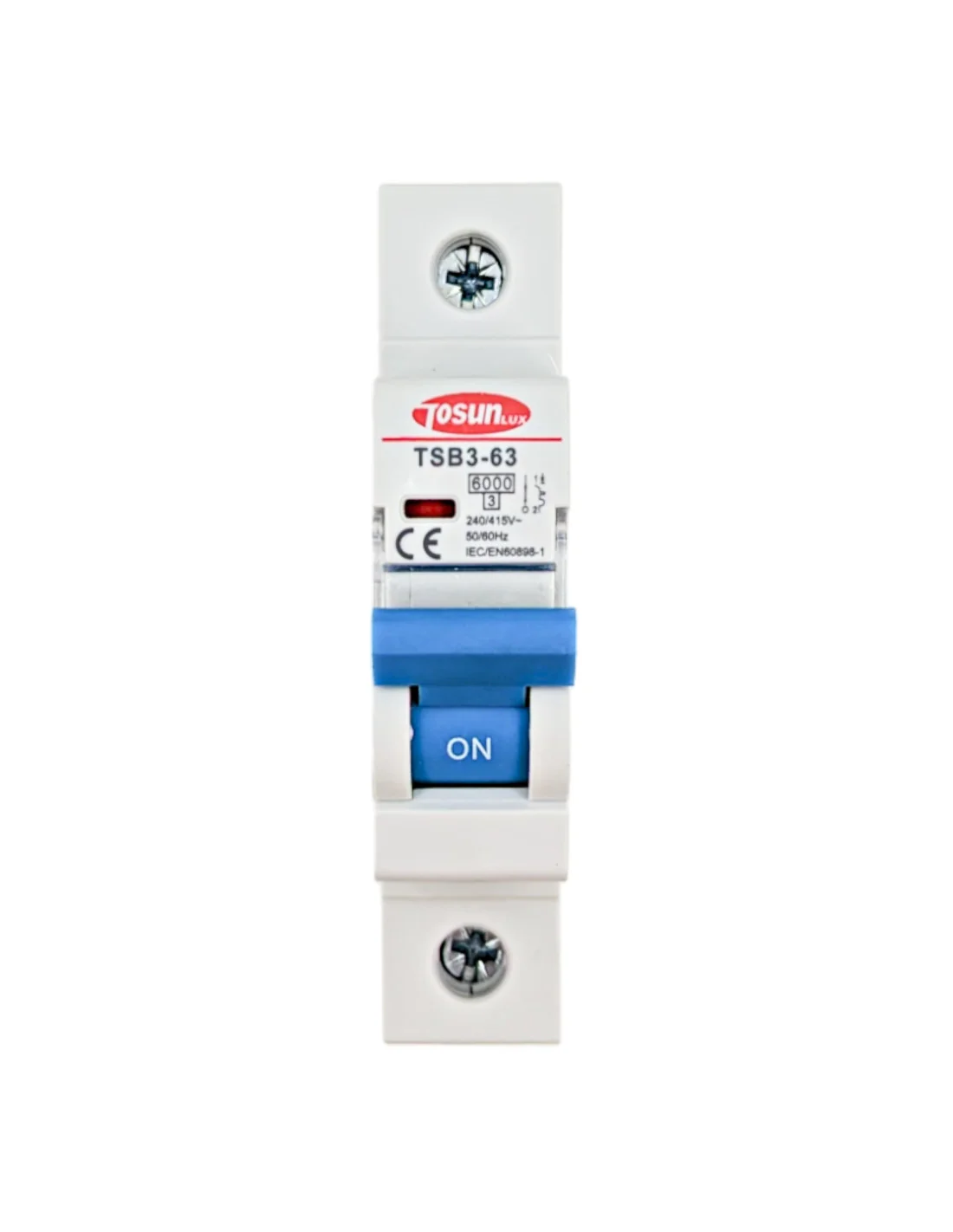

TSB3-63 1P
Interruptor magnetotérmico miniatura de 1 polo en intensidades 6A–50 A, ideal para iluminación y tomas monofásicas. Formato modular para riel DIN y grado de protección IP20.
TSB3-63 2P
Interruptor magnetotérmico miniatura de 2 polos en intensidades 6 A–63 A, perfecto para circuitos bifásicos y cargas balanceadas. Formato modular para riel DIN y grado de protección IP20.
TSB3-63 3P
Interruptor magnetotérmico miniatura de 3 polos en intensidades 10 A–63 A, diseñado para redes trifásicas ligeras y protección de pequeños motores. Formato modular para riel DIN y grado de protección IP20.
TSB3-63 4P
Interruptor magnetotérmico miniatura de 4 polos en intensidades 10 A– 63 A, con protección simultánea de fases y neutro en sistemas trifásicos. Formato modular para riel DIN y grado de protección IP20.
Especificaciones
| Número de polos | 1P, 2P, 3P, 4P |
|---|---|
| Corriente nominal (A) | 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Tensión nominal de funcionamiento | 1P: 240/415 V 2P, 3P, 4P: 415 V |
| Tecnología de disparo | Térmico-magnética |
| Código de curva | C |
| Frecuencia de red | 50/60 Hz |
| Capacidad de cortocircuito (Icn) | 6000 A para In 6–40 A 4500 A para In 50–63 A |
| Clase de limitación de energía (I²t) | 3 según IEC/EN 60898-1 |
| [Ui] Tensión de aislamiento nominal | 415 V CA |
| [Uimp] Tensión soportada de impulso | 4000 V |
| Durabilidad mecánica | 10000 ciclos |
| Durabilidad eléctrica | 4000 ciclos |
| Par de apriete | M5 – 2,5 N·m II |
| Grado de protección IP | IP20 según IEC 60529 IP40 (carcasa modular) según IEC 60529 |
| Temperatura ambiente de funcionamiento | -5 °C a 40 °C |
| Directiva EU RoHS | Conforme (Declaración EU RoHS) |
| Grado de contaminación | 2 según IEC/EN 60898-1 |
| Conexión superior Conexión inferior | 1 – 25 mm² |
