Protector Sobretensiones TSP7
El TSP7-40kA de Tosun es un protector de sobretensiones diseñado para proteger instalaciones eléctricas frente a transitorios peligrosos, disponible en versiones AC (2P, 3P, 3P+NPE) y DC (2P). Con una capacidad máxima de descarga de 40kA y niveles nominales de 5kA, 10kA, 20kA y 30kA, ofrece una protección confiable para entornos residenciales, comerciales, industriales y sistemas fotovoltaicos.
En aplicaciones DC para energía solar, está disponible para 500V o 1000V, cumpliendo con la norma IEC61643-31 y garantizando una protección eficaz con un nivel Up ≤ 4,0kV. Gracias a su chip MOV de alta energía, responde en apenas nanosegundos, evitando daños a equipos sensibles.
Su diseño enchufable y modular permite una instalación sencilla y un mantenimiento ágil, incluso sin desconexión del sistema, mientras que su robustez asegura un funcionamiento fiable en temperaturas de -40°C a +80°C. El TSP7-40kA de Tosun combina tecnología de última generación, durabilidad y cumplimiento normativo para ofrecer una defensa completa y eficiente en cualquier tipo de instalación eléctrica o solar.
Dimensiones TSP7

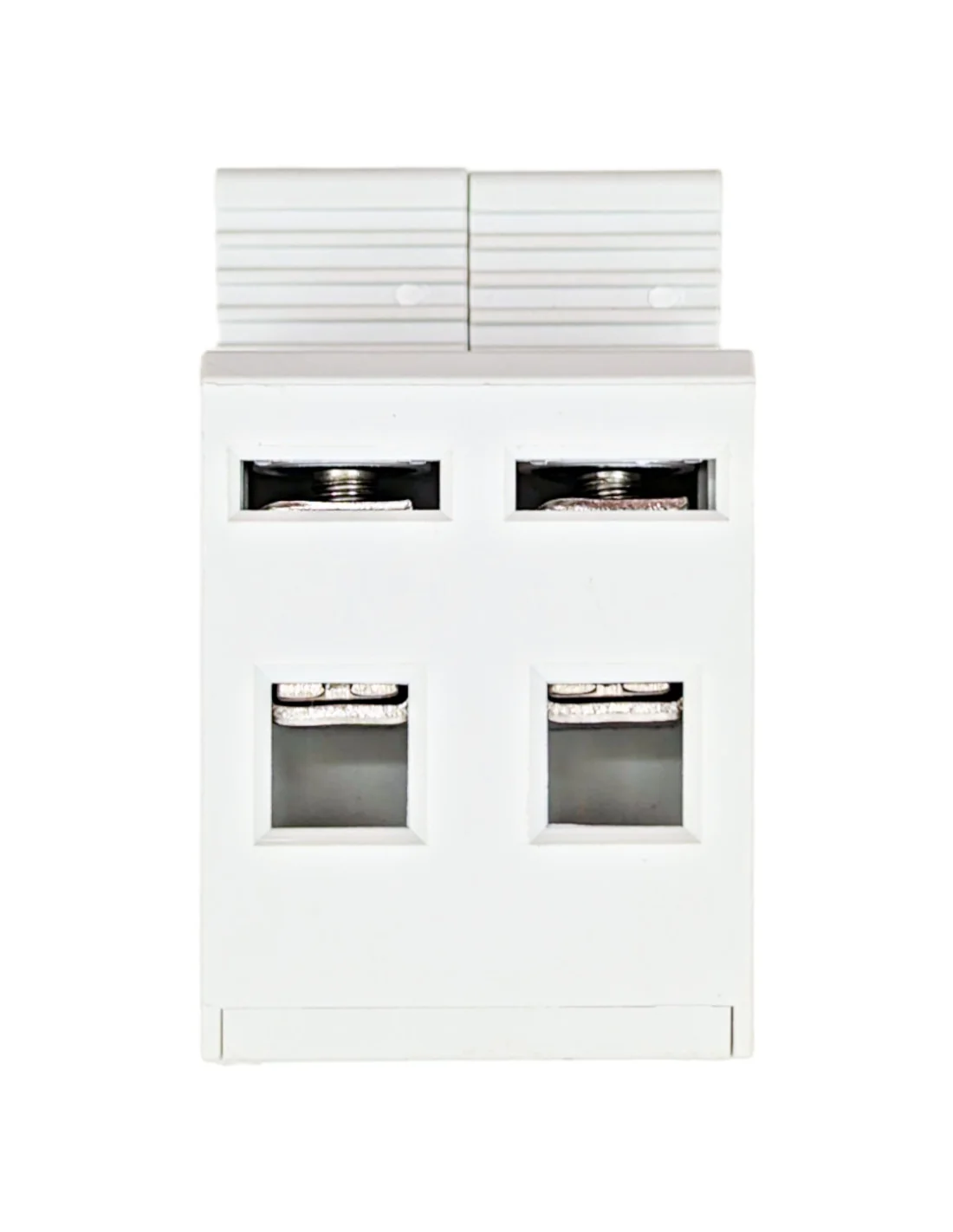

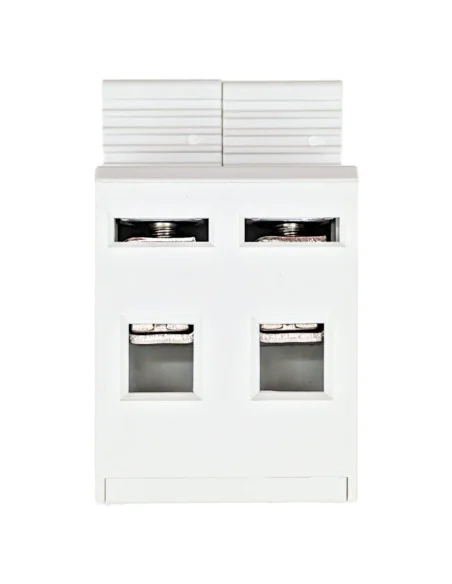

TSB7-40kA 2P

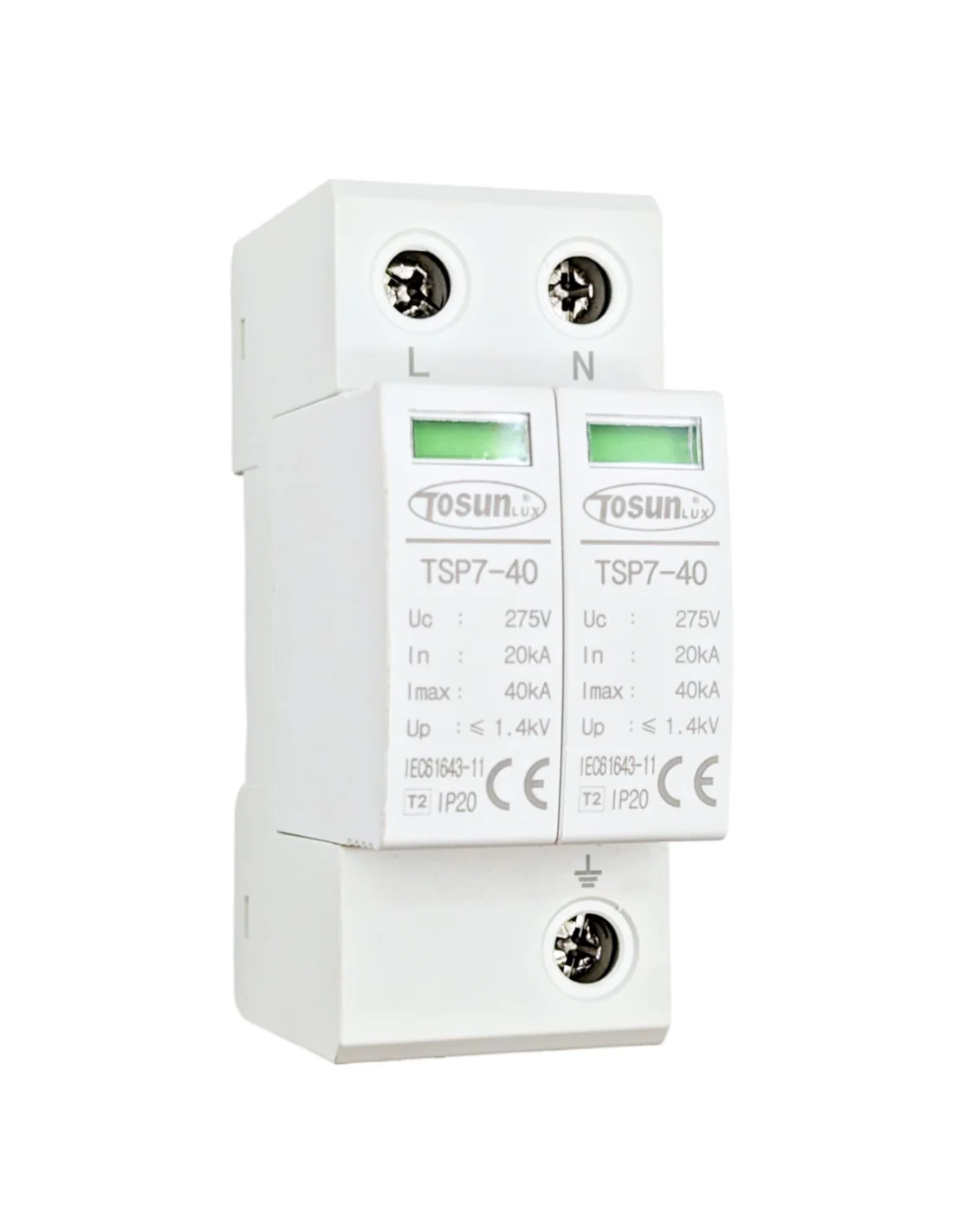

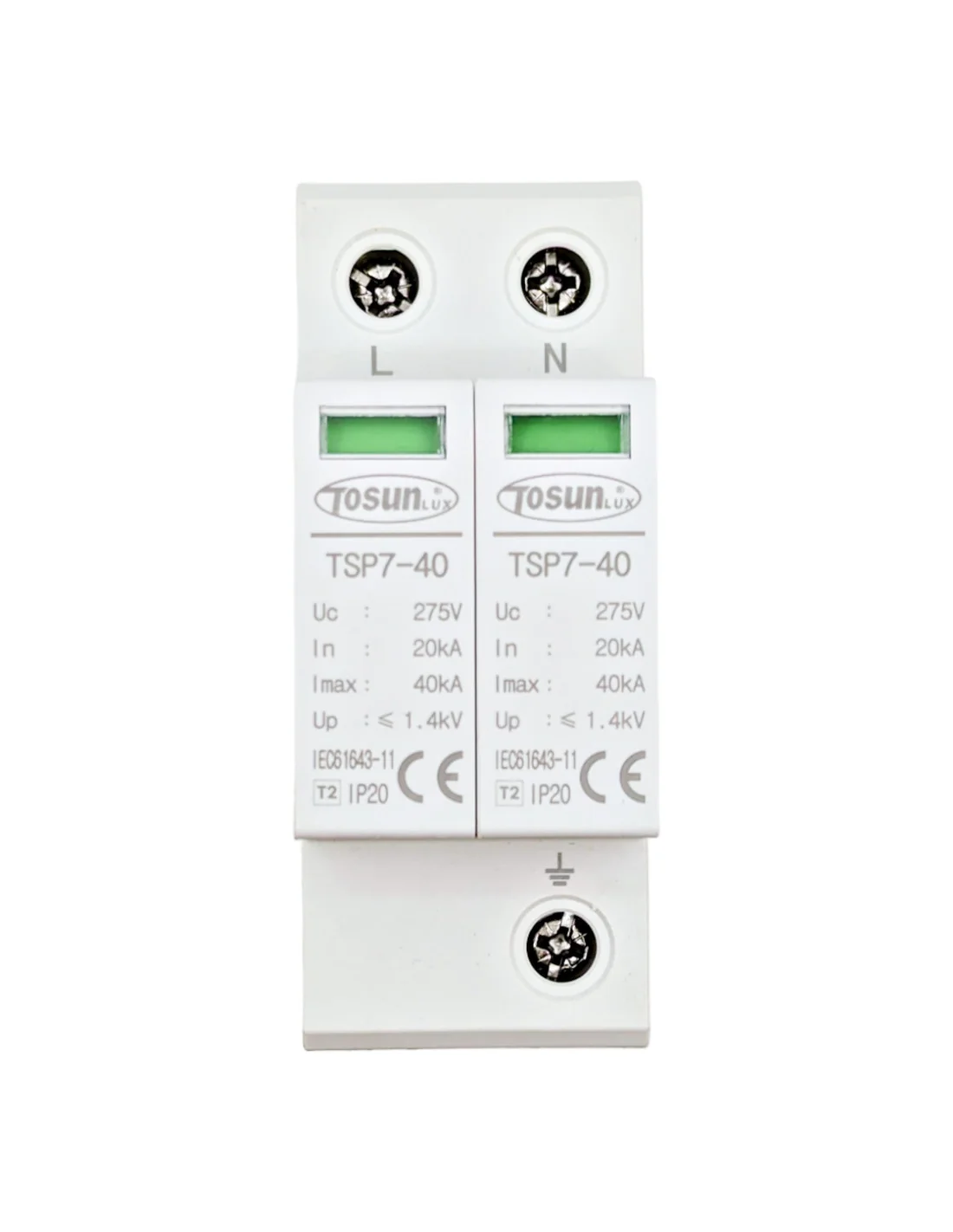

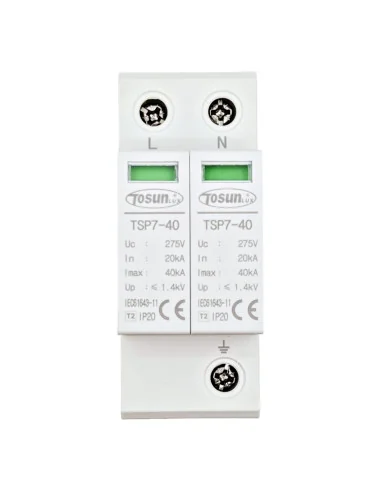

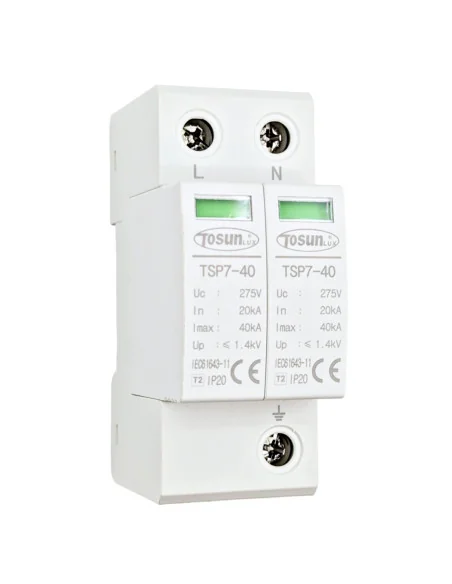

Protector de sobretensiones de 2 polos para instalaciones AC, con capacidad de 40kA y respuesta ultrarrápida, ideal para aplicaciones residenciales y comerciales.
TSP7-40kA 3P
Versión de 3 polos para sistemas trifásicos
TSP7-40kA 3P+NPE
Protector de 3 polos + NPE para redes AC, diseñado para entornos industriales y comerciales críticos, con capacidad de 40kA y mantenimiento sencillo gracias a su diseño modular.
Especificaciones
| Tipo | 2P, 3P | 3P+NPE | ||||||
|---|---|---|---|---|---|---|---|---|
| Corriente nominal de descarga (8/20μs) (In) | 5kA | 10kA | 20kA | 30kA | 5kA | 10kA | 20kA | 30kA |
| Corriente máx. de descarga (8/20μs) (Imax) | 40kA | 40kA | ||||||
| Máx. voltaje de operación continuo (Uc) | 280V | 385V | 385V | |||||
| Nivel de protección de voltaje (Up) | TSP7-40: 1,0–2,5kV | TSP7-40: 1,0–1,5kV | ||||||
| Norma SPD | Tipo 2 / Clase II / T2 | Tipo 2 / Clase II | ||||||
| Tiempo de respuesta (tA) | 25 ns | 25/100 ns | ||||||
| Rango de temperatura (Tu) | -40°C ~ +80°C | |||||||
| Indicador de estado | Verde: normal, Rojo: no válido | Verde: normal, Rojo: inválido | ||||||
| Grado de protección | IP20 | |||||||
Dimensiones TSP7-40kA DC
TSP7-40kA 2P DC
Protector de sobretensiones de 2 polos para sistemas fotovoltaicos DC (500V / 1000V), con capacidad de descarga de 40kA, ideal para proteger instalaciones solares frente a descargas atmosféricas y transitorios eléctricos.
Especificaciones
| Número de polos | 2P | |
|---|---|---|
| Tensión FV nominal (DC) (Uostc) | 500V | 1000V |
| SPD acorde a EN61643-11 / IEC 61643-11 | Tipo 2 / Clase II / T2 | |
| Corriente nominal de descarga (8/20μs) (In) | 20kA | |
| Corriente máx. de descarga (8/20μs) (Imax) | 40kA | |
| Nivel de protección de tensión (Up) | ≤2,5kV | ≤4,0kV |
| Tiempo de respuesta (tA) | 25 ns | |
| Temperatura de funcionamiento (Tu) | -40°C ~ +80°C | |
| Indicador de estado | Verde: normal / Rojo: inválido | |
| Número de puertos de salida | 1 (cuando se requiere) | |
| Instalación | Carril DIN | |
| Lugar de instalación | Interior | |
| Grado de protección | IP20 | |
