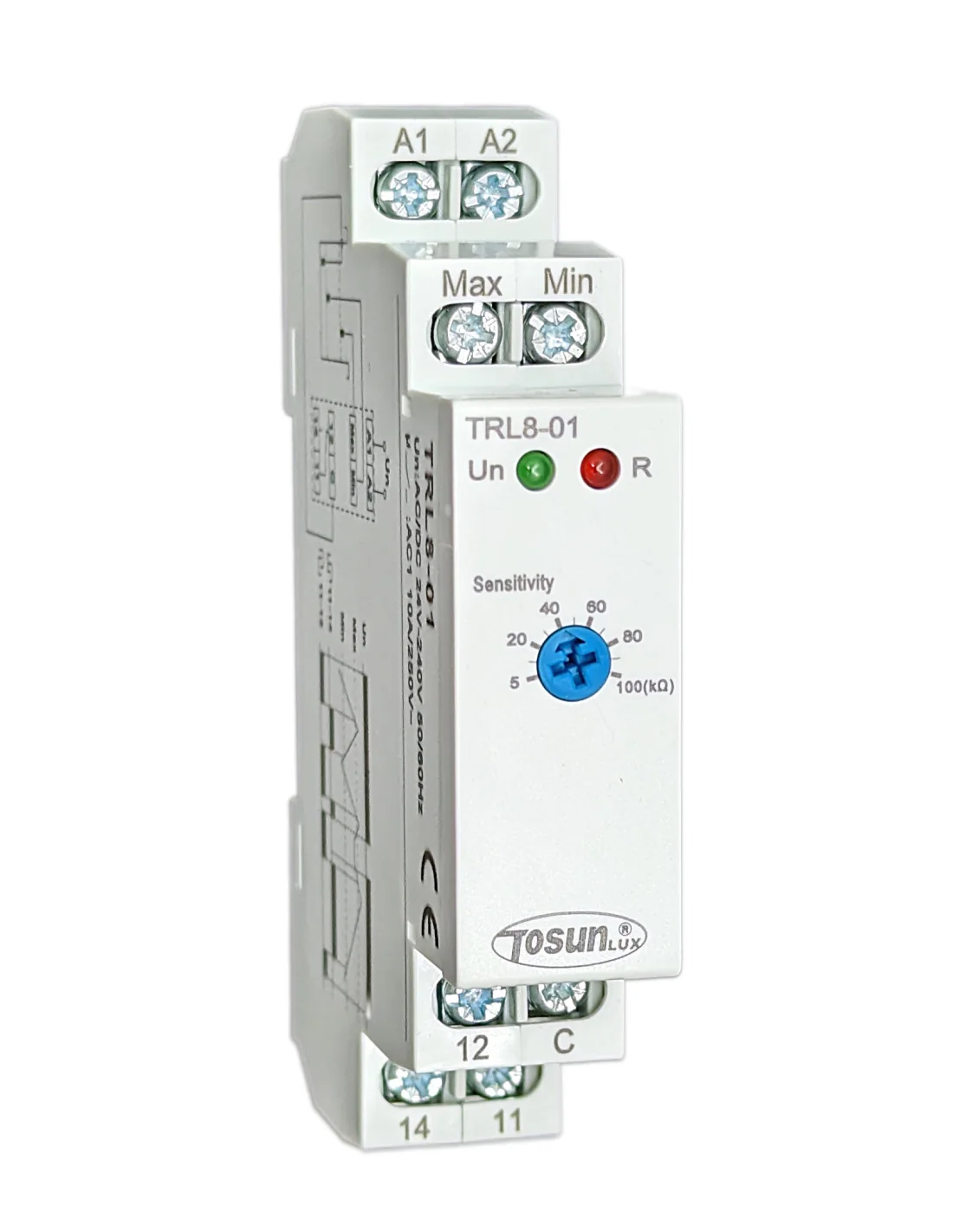

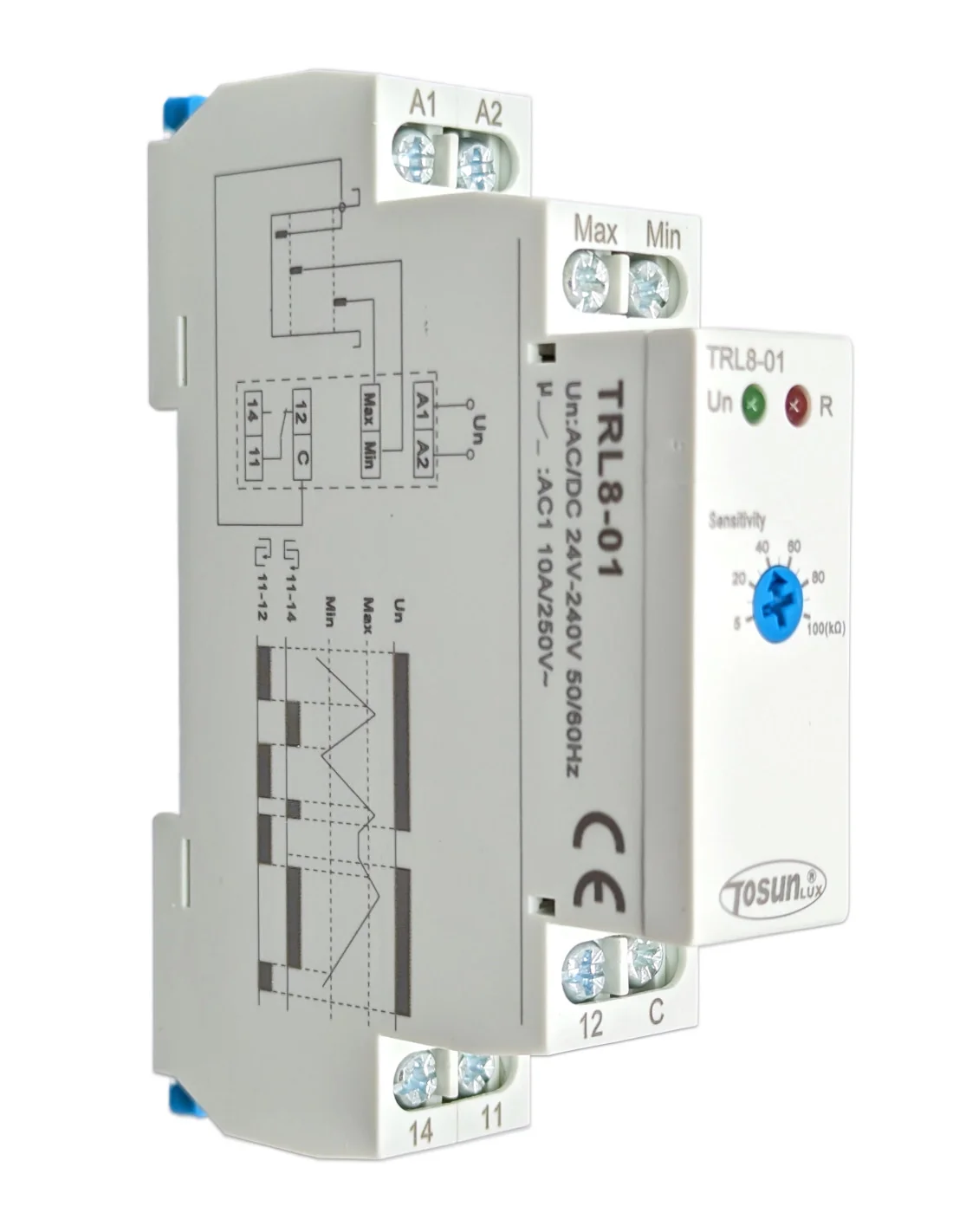

Relé de Nivel TRL8-01

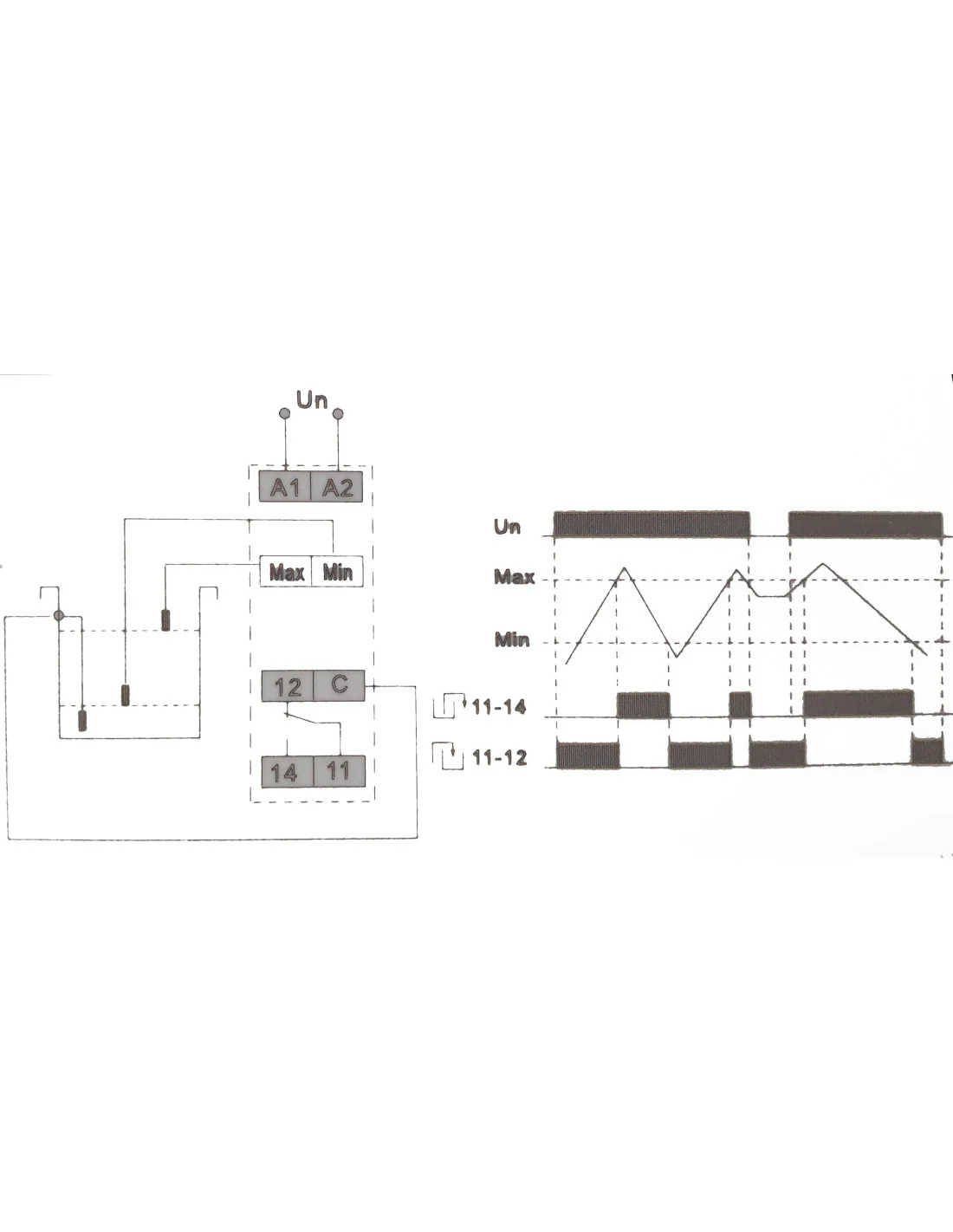

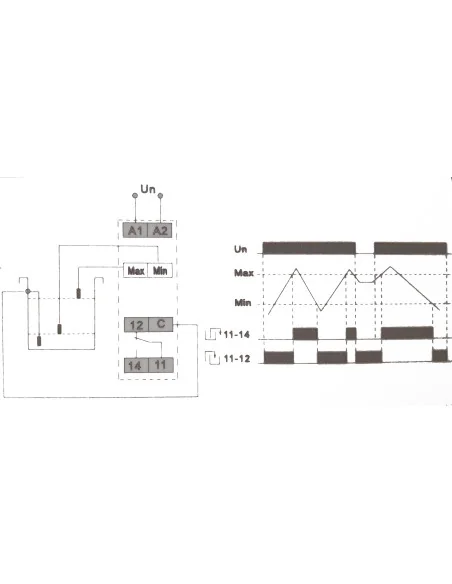

El Relé de Control de Nivel TRL8-01 de Tosunlux es una solución avanzada para el manejo seguro de líquidos en piscinas, pozos, tanques y embalses, tanto en entornos domésticos como industriales. Gracias a su diseño configurable, permite funcionar a uno o dos niveles y elegir entre llenado o vaciado según el nivel del fluido.
Su sensibilidad, ajustable de 5 a 100 kΩ mediante potenciómetro, se adapta a distintos tipos de líquidos y longitudes de cable, y su amplia compatibilidad con alimentación de 12 a 240 V AC/DC facilita su integración en cualquier sistema eléctrico sin necesidad de fuentes adicionales.
Preparado para las condiciones más exigentes, trabaja de –20 °C a +55 °C, alcanza hasta 10 millones de ciclos mecánicos y 100 000 operaciones eléctricas en AC1. El TRL8-01 incorpora un indicador LED para supervisión visual en tiempo real y un contacto SPDT que garantiza un rendimiento fiable y duradero.
Dimensiones TRL8-01
TRL8-01
Control automático del llenado/vaciado de líquidos a uno o dos niveles con sensibilidad ajustable, alimentación 12–240 V AC/DC, supervisión LED y alta durabilidad en entornos exigentes.
Especificaciones
| Modelo | TRL8-01 |
|---|---|
| Función | Modo de control de 2 niveles |
| Bornes de alimentación | A1-A2 |
| Rango de tensión | AC/DC 12–240 V (50–60 Hz) |
| Entrada | máx. 2 VA |
| Tolerancia de tensión | –15 % / +10 % |
| Sensibilidad (resistencia de entrada) | Ajustable 5 kΩ–100 kΩ |
| Tensión en electrodos | máx. AC 5 V |
| Corriente en sonda | AC < 0.1 mA |
| Tiempo de respuesta | máx. 400 ms |
| Longitud máxima de cable | 800 m (sens. 25 kΩ), 200 m (sens. 100 kΩ) |
| Capacidad máxima del cable de sonda | 400 nF (sens. 25 kΩ), 100 nF (sens. 100 kΩ) |
| Retardo (t) | Ajustable 0.1–10 s |
| Precisión de ajuste (mecánica) | ±10 % |
| Coeficiente de temperatura | 0.05 %/°C a 20 °C (0.05 %/°F a 68 °F) |
| Salida | 1 × SPDT |
| Corriente nominal | 10 A / AC1 |
| Tensión de conmutación | 250 VAC / 24 VDC |
| Capacidad mínima de interrupción en CC | 500 mW |
| Indicación de salida | LED rojo |
| Vida mecánica | 1 × 10 000 000 operaciones |
| Vida eléctrica (AC1) | 1 × 100 000 operaciones |
| Tiempo de restablecimiento | máx. 200 ms |
| Temperatura de funcionamiento | –20 °C a +55 °C (–4 °F a 131 °F) |
| Temperatura de almacenamiento | –35 °C a +75 °C (–22 °F a 158 °F) |
| Normativa | EN 60255-1 |
