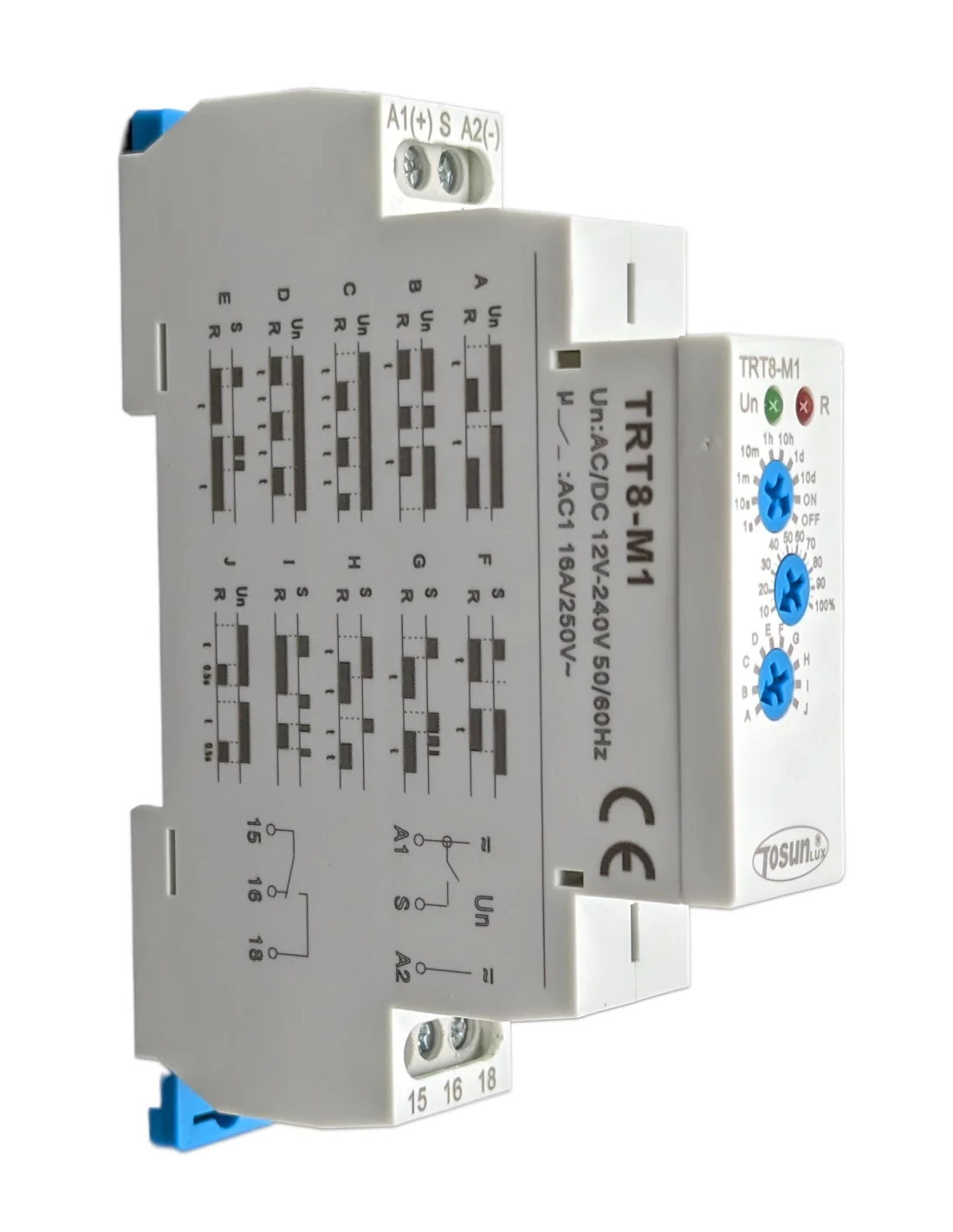

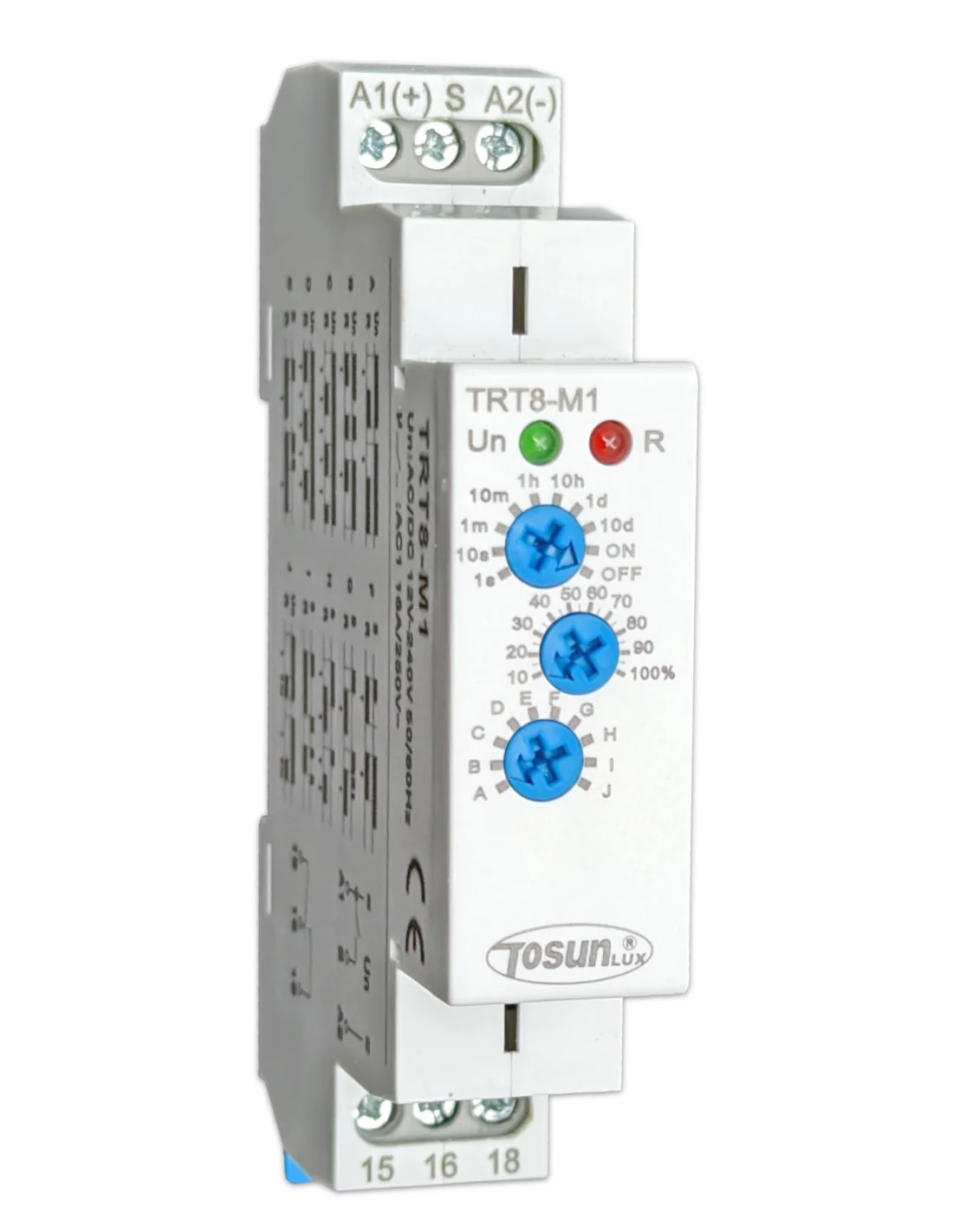

Relé Multifunción TRT8-M1
El Relé Multifunción TRT8-M1 de Tosunlux ofrece diez modos de temporización (cuenta atrás, retardo a la conexión/desconexión, enclavamiento, etc.) con rangos ajustables de 0,1 s a 10 días, garantizando control preciso y repetitivo de procesos eléctricos.
Su diseño modular para carril DIN y los interruptores giratorios permiten una instalación rápida y una configuración intuitiva de función y tiempo, mientras que los LED de estado facilitan la supervisión en tiempo real.
Compatible con 12–240 V AC/DC y operando de –20 °C a +55 °C, soporta 10 M ciclos mecánicos y 100 000 ciclos eléctricos en AC1, ofreciendo máxima durabilidad y fiabilidad en entornos domésticos e industriales.

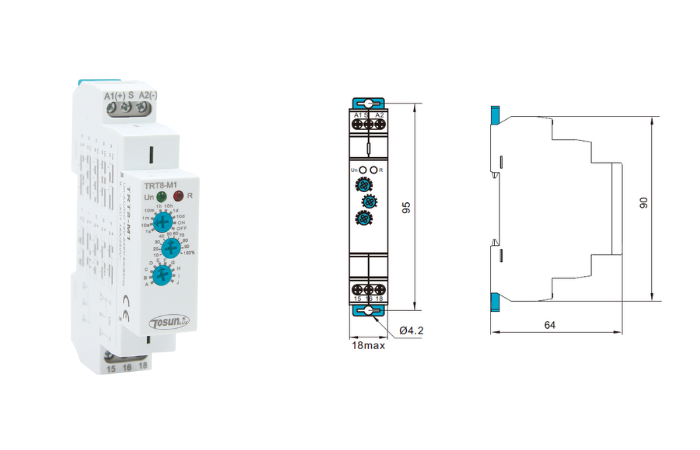

Dimensiones TRT8-M1
TRT8-M1
Relé Multifunción diez modos temporizadores ajustables (0,1 s–10 días), montaje en carril DIN, compatible 12–240 V AC/DC y hasta 10 M ciclos de vida mecánica.
Especificaciones
| Modelo | TRT8-M1 | ||
|---|---|---|---|
| Función | A, B, C, D, E, F, G, H, I, J | ||
| Bornes de alimentación | A1-A2 | ||
| Rango de tensión (alimentación) | W240 | AC/DC 12–240 V (50–60 Hz) | |
| Carga | AC 0.09–3 VA / DC 0.05–1.7 W | ||
| Entrada de potencia | A230 | AC 230 V (50–60 Hz) | |
| Rango de potencia de entrada | AC máx. 6 VA / 1.3 W | ||
| Tolerancia de tensión | –15 % / +10 % | ||
| Indicación de alimentación | LED verde | ||
| Rangos de tiempo | 0.1 s–10 días, ON/OFF | ||
| Ajuste de tiempo | Potenciómetro | ||
| Desviación de tiempo | ±10 % (ajuste mecánico) | ||
| Precisión de repetición | ±0.2 % (estabilidad del ajuste) | ||
| Coeficiente de temperatura | 0.05 %/°C a 20 °C (0.05 %/°F a 68 °F) | ||
| Salida | 1 × SPDT | ||
| Corriente nominal | 1 × 16 A (AC1) | ||
| Tensión de conmutación | 250 VAC / 24 VDC | ||
| Capacidad mínima de interrupción CC | 500 mW | ||
| Indicación de salida | LED rojo | ||
| Vida mecánica | 1 × 10 000 000 ciclos | ||
| Vida eléctrica (AC1) | 1 × 100 000 ciclos | ||
| Tiempo de restablecimiento | máx. 200 ms | ||
| Temperatura de funcionamiento | –20 °C a +55 °C (–4 °F a 131 °F) | ||
| Temperatura de almacenamiento | –35 °C a +75 °C (–22 °C a 158 °C) | ||
| Normativa | EN 61812-1, IEC 60947-5-1 | ||
