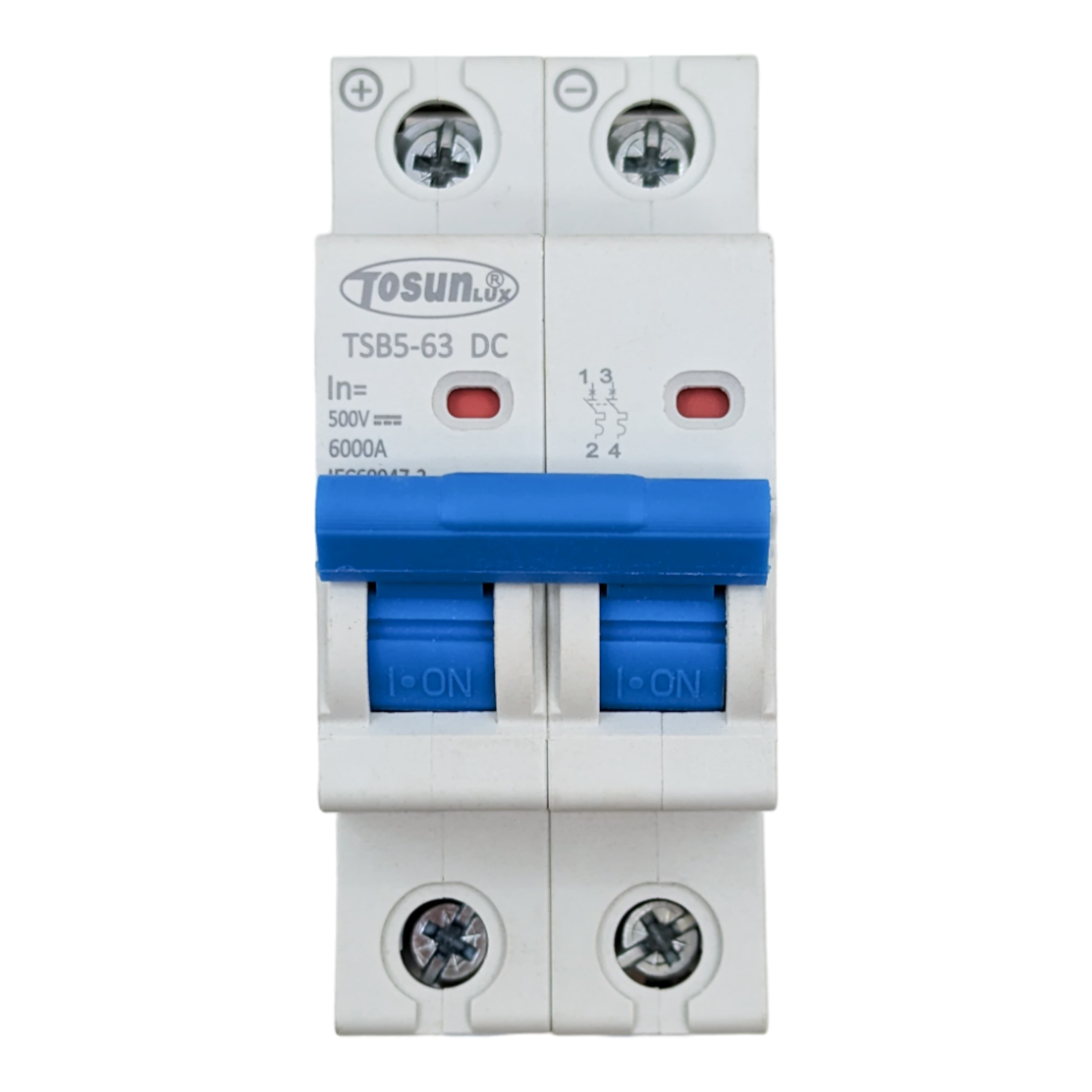

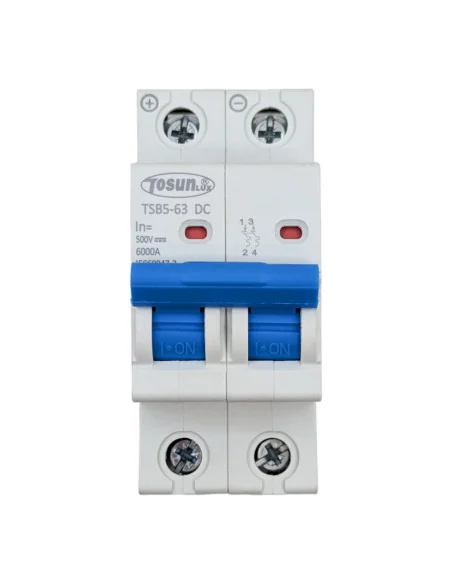

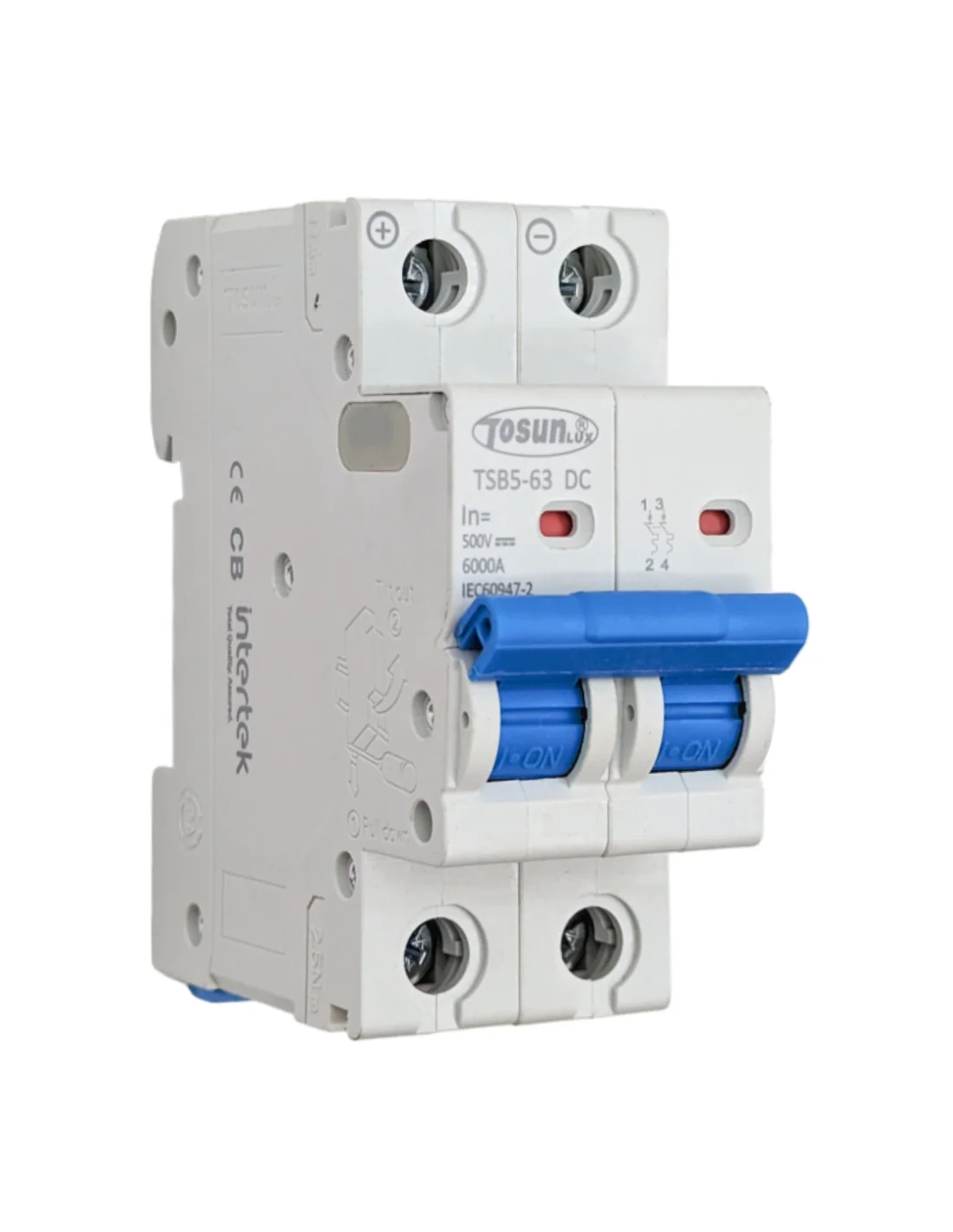

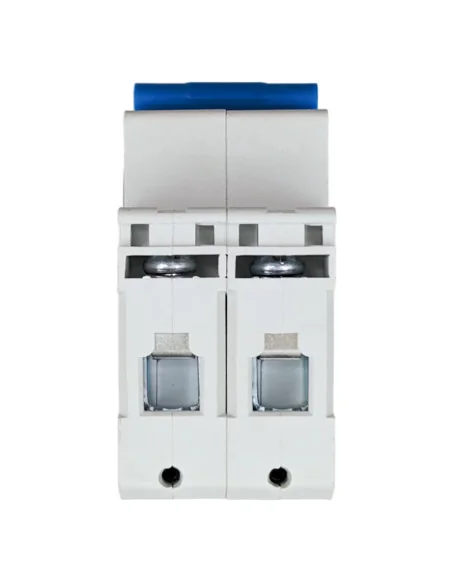

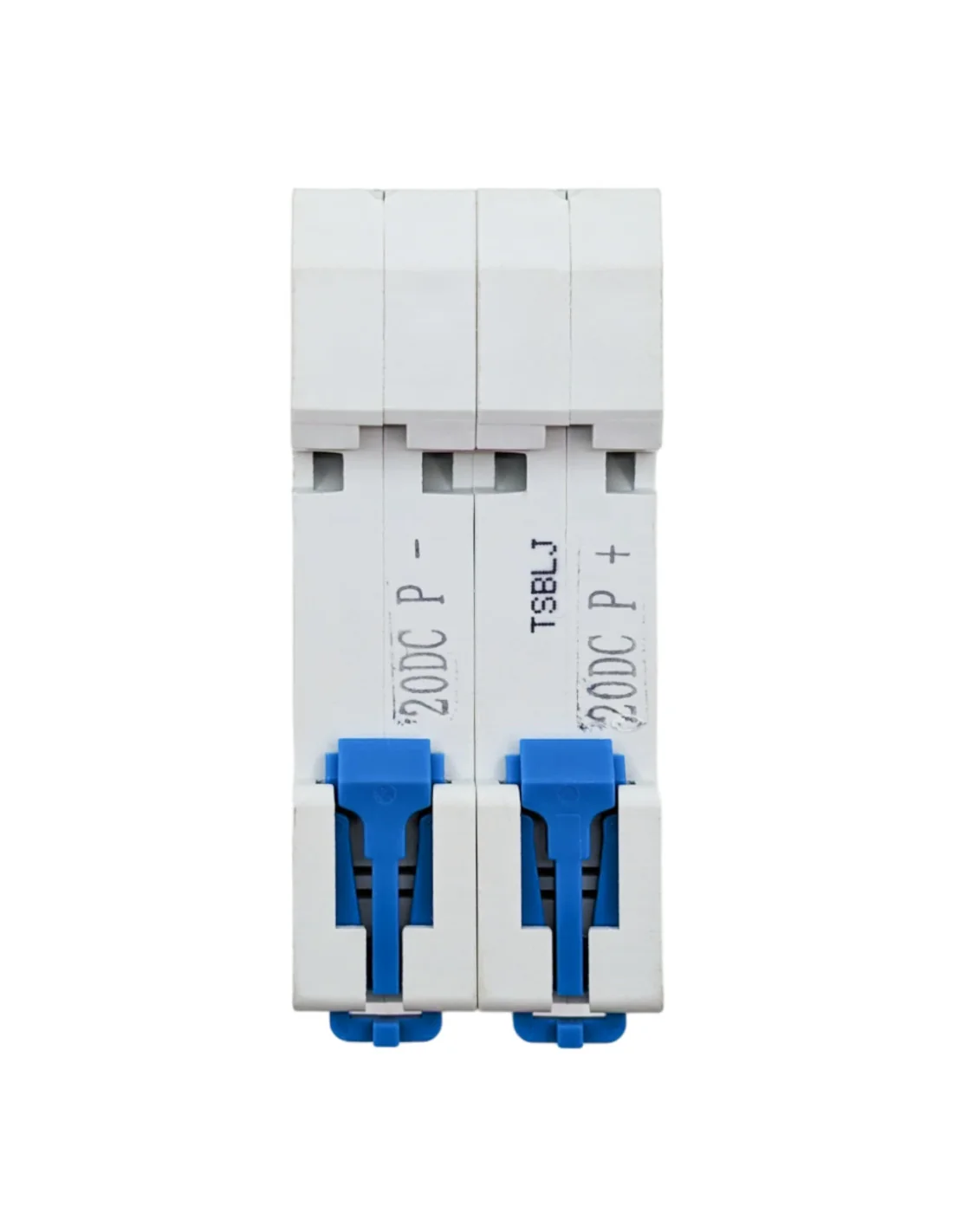

    Interruptor Magnetotérmico Fotovoltaico TSB5-63DC 6-63A Monofásico 2P

    Magnetotérmico para corriente continua, ideal para sistemas de control DC y aplicaciones fotovoltaicas. Ofrece protección fiable contra sobrecorrientes en instalaciones donde ya se dispone de protección de circuito derivado o esta no es requerida. Este modelo 2P está disponible con corrientes nominales entre 6A y 63A, soportando voltajes de hasta 500V y una capacidad de ruptura de 6000A. Cuenta con disparo térmico-magnético, soporta más de 2500 operaciones eléctricas y 20000 mecánicas, y funciona en temperaturas de -20 °C a 70 °C. Su diseño optimizado permite una instalación sencilla sobre riel DIN.

    Intensidad
    • 6A
    • 16A
    • 20A
    • 25A
    • 32A
    • 40A
    • 50A
    • 63A
    TSB5-63DC 2P 6A
    6,80 €
    Impuestos incluidos

    Descripción

    Magnetotérmico TSBN5

    La serie TSB5 de Tosun ofrece interruptores magnetotérmicos diseñados para garantizar una protección robusta y eficiente en aplicaciones tanto de corriente continua (DC) como de corriente alterna (AC), ideales para instalaciones fotovoltaicas, sistemas industriales y comerciales. Incorporan una unidad de disparo térmico-magnética, proporcionando una respuesta rápida ante sobrecargas y cortocircuitos, incluso en entornos exigentes.

    El TSB5-63 DC está disponible en versiones de 1 polo y 2 polos (16–63 A), así como de 4 polos (25–80 A), siendo perfecto para sistemas fotovoltaicos, baterías, puntos de carga y automatismos DC. Soporta tensiones elevadas, cuenta con capacidad de corte eficaz y admite conexiones de hasta 35 mm², garantizando una instalación segura y flexible en espacios reducidos.

    El TSB5-125 AC 3 polos (80–125 A) está diseñado específicamente para circuitos trifásicos en corriente alterna, ofreciendo una protección estable en aplicaciones industriales de alta demanda. Equipado con curva C, permite soportar picos de corriente temporales, como los generados por motores o maquinaria pesada, evitando desconexiones innecesarias y garantizando un funcionamiento continuo y seguro.

    Ambos modelos destacan por su diseño compacto, modular y de larga duración, con hasta 50.000 ciclos mecánicos, facilidad de montaje sobre carril DIN, y cumplimiento con normativas internacionales, lo que los convierte en una solución fiable, versátil y certificada para proteger tus instalaciones eléctricas con el máximo nivel de seguridad.

    Dimensiones TSB5-63 DC

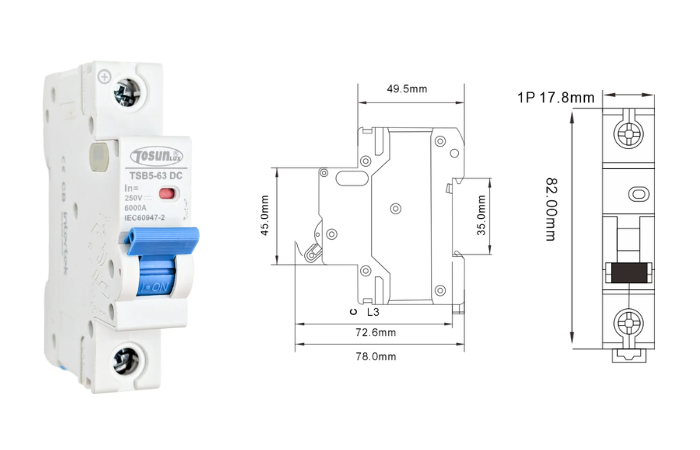

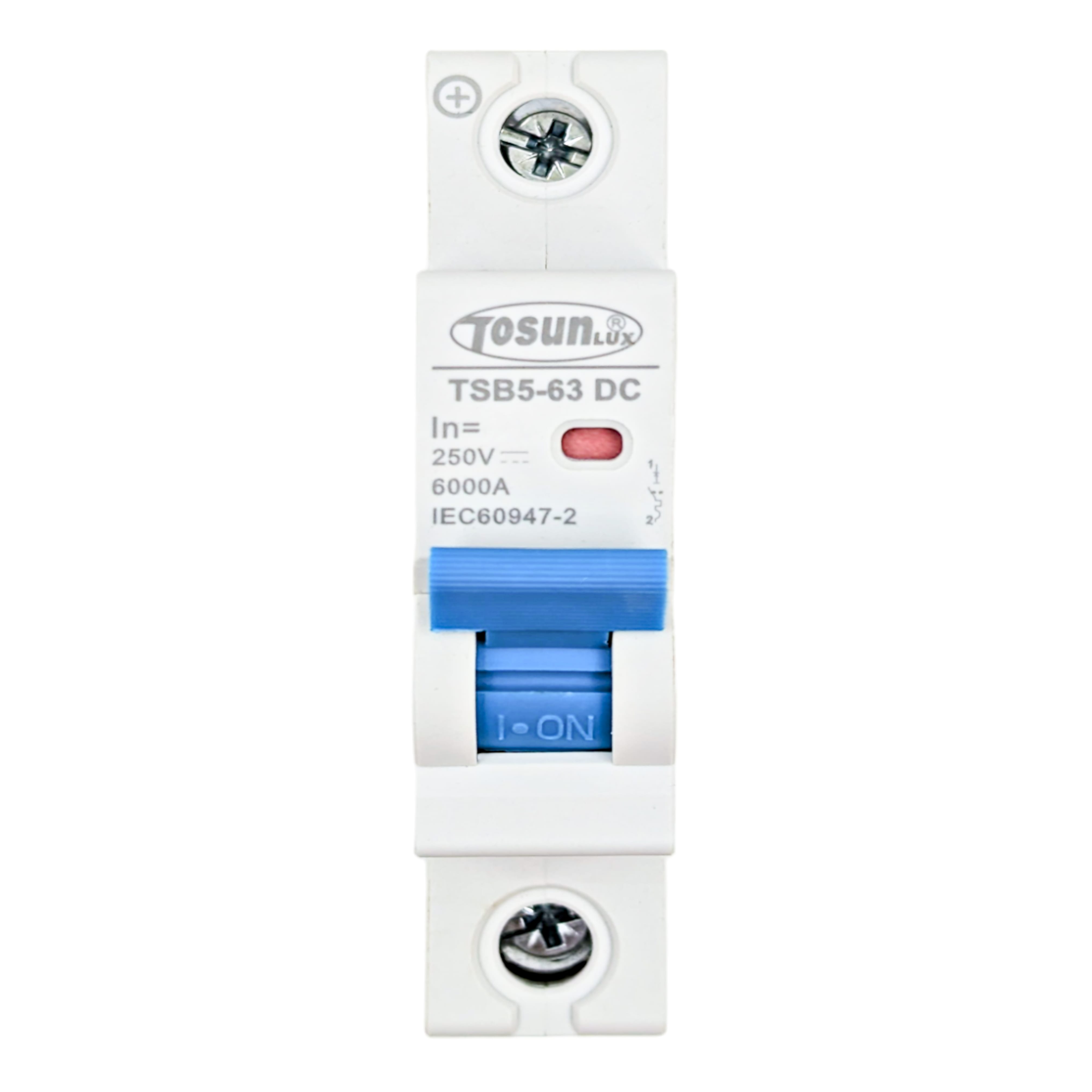

    TSB5-63 1P

    Interruptor magnetotérmico de 1 polo en intensidades de 16–63 A, ideal para sistemas fotovoltaicos y aplicaciones DC. Garantiza protección eficaz frente a sobrecargas y cortocircuitos.

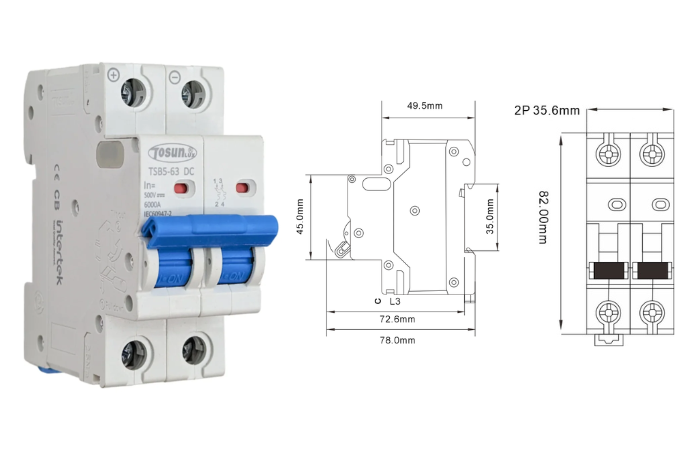

    TSB5-63 2P

    Interruptor magnetotérmico de 2 polos en intensidades de 16–63 A, diseñado para instalaciones fotovoltaicas, baterías y puntos de carga DC. Ofrece protección robusta y segura.

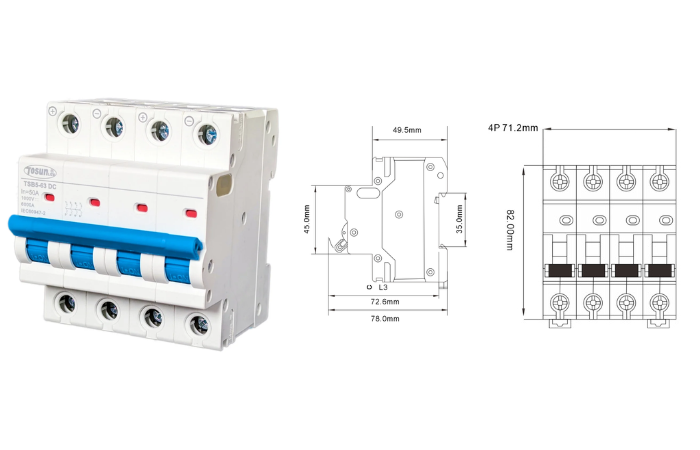

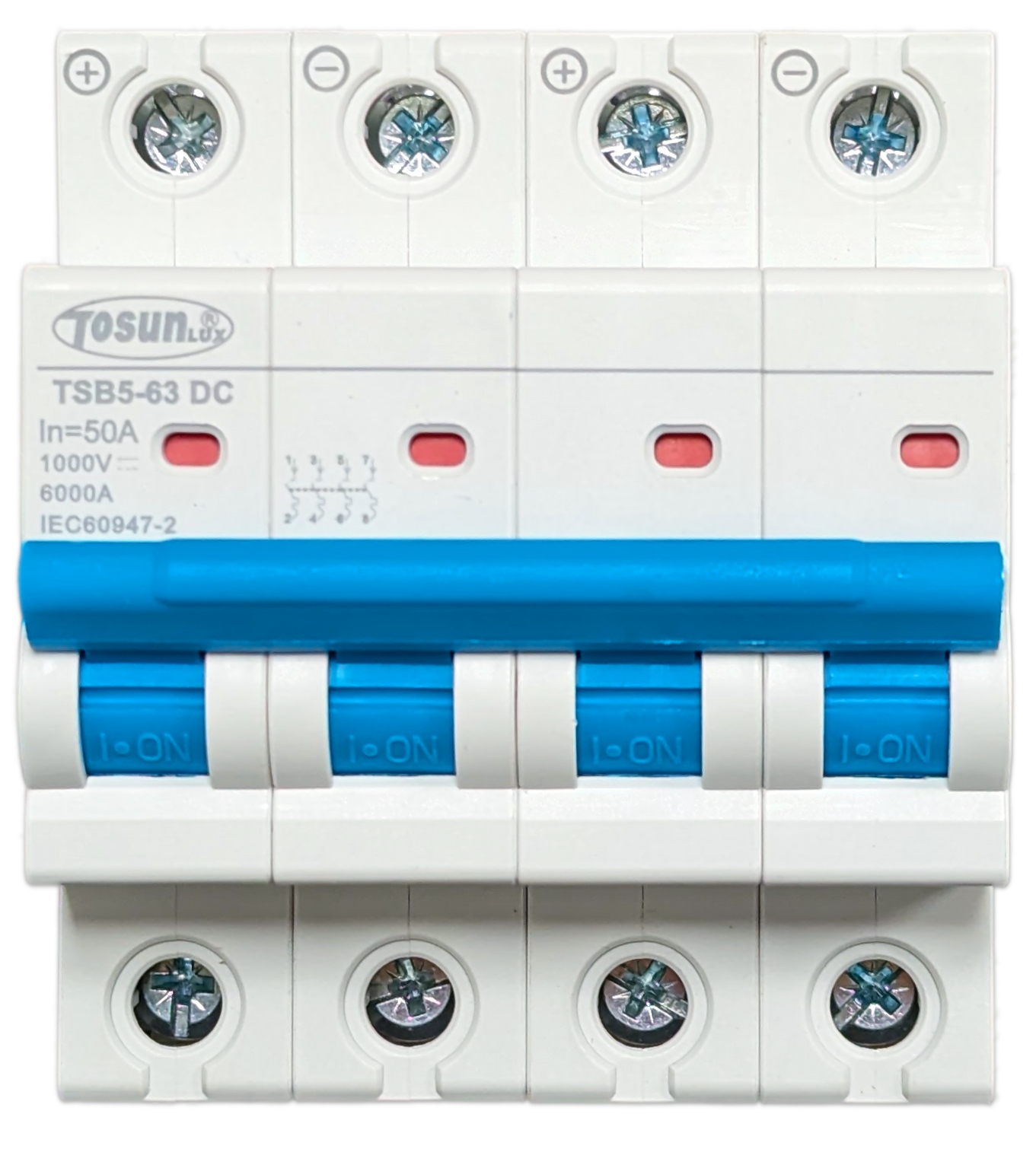

    TSB5-63 4P

    Interruptor magnetotérmico de 4 polos en intensidades de 25–80 A, perfecto para sistemas DC de mayor demanda. Combina seguridad, durabilidad y fácil integración en cuadros eléctricos.

    Especificaciones
    Número de polos1P, 2P, 4P
    Corriente nominal (A)6, 16, 20, 25, 32, 40, 50, 63, 80
    Capacidad de corte6000A
    Tensión nominal de funcionamiento1P/250V, 2P/500V, 4P/1000V
    Tensión nominal de aislamiento800V
    Vida eléctrica≥ 2500 operaciones
    Vida mecánica≥ 20000 operaciones
    Tipo de disparoTérmico-magnético
    Temperatura ambiente-20℃ ~ +70℃
    InstalaciónCarril DIN

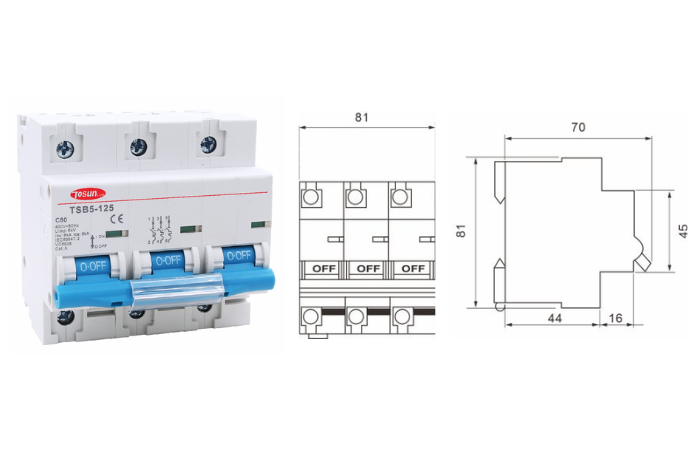

    Dimensiones TSB5-125

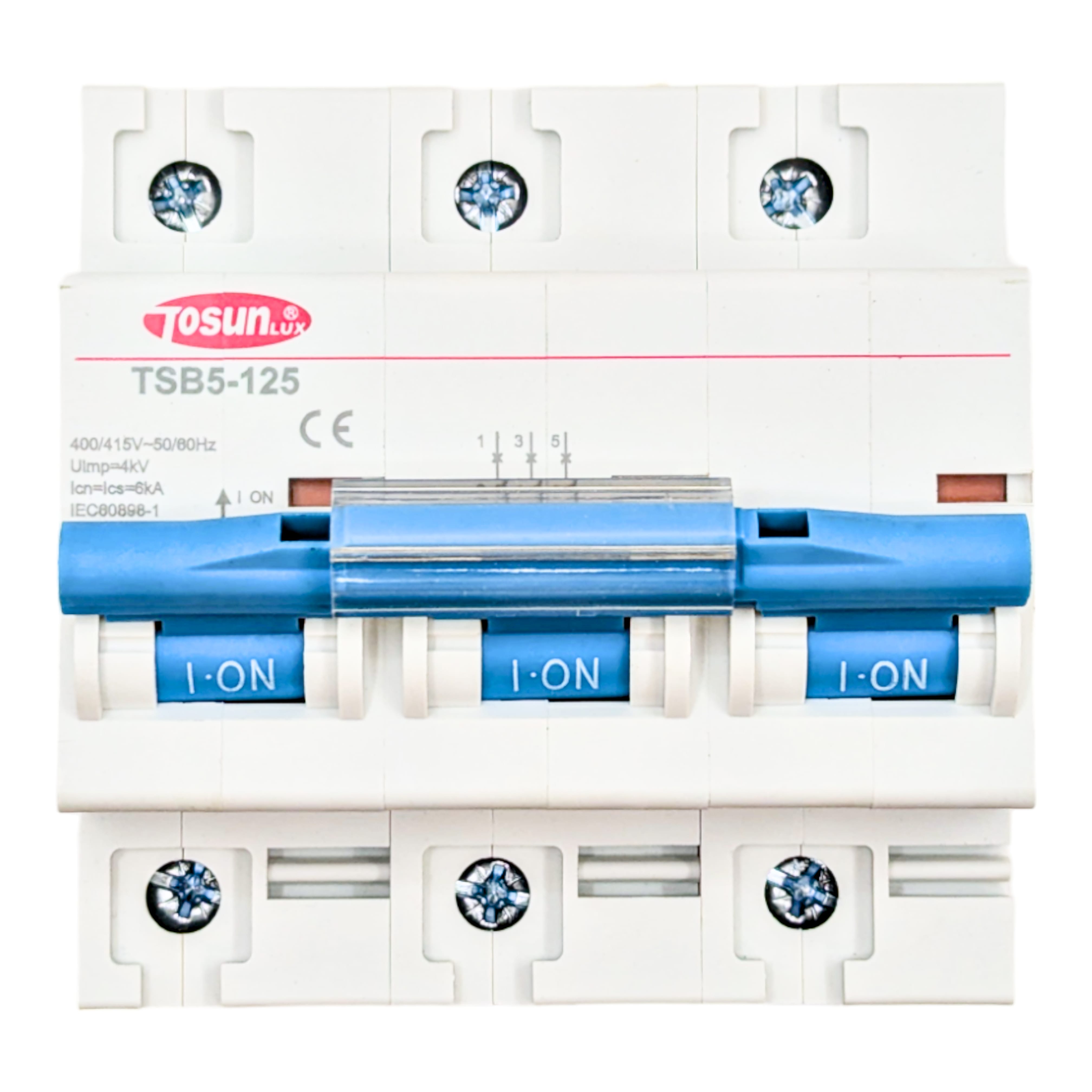

    TSB5-125 3P

    Interruptor magnetotérmico de 3 polos en intensidades de 80–125 A, con curva C para aplicaciones trifásicas industriales. Proporciona protección confiable frente a picos de corriente y cortocircuitos.

    Especificaciones
    Número de polos3P
    Corriente nominal80A, 100A, 125A
    Capacidad de corte6000A
    Tensión nominal240V / 415V
    Código de curvaC, D
    Resistencia (Endurance)20000
    Temperatura de funcionamiento-5°C ~ +40°C
    Durabilidad mecánica10000 ciclos
    Durabilidad eléctrica6000 ciclos
    Grado de protección IPIP20

    Detalles del producto

    Certificado
    CE - RoHS
    Intensidad (A)
    6
    16
    20
    25
    32
    40
    50
    63
    Número de polos
    2P
