Magnetotérmico TSBN5
La serie TSB5 de Tosun ofrece interruptores magnetotérmicos diseñados para garantizar una protección robusta y eficiente en aplicaciones tanto de corriente continua (DC) como de corriente alterna (AC), ideales para instalaciones fotovoltaicas, sistemas industriales y comerciales. Incorporan una unidad de disparo térmico-magnética, proporcionando una respuesta rápida ante sobrecargas y cortocircuitos, incluso en entornos exigentes.
El TSB5-63 DC está disponible en versiones de 1 polo y 2 polos (16–63 A), así como de 4 polos (25–80 A), siendo perfecto para sistemas fotovoltaicos, baterías, puntos de carga y automatismos DC. Soporta tensiones elevadas, cuenta con capacidad de corte eficaz y admite conexiones de hasta 35 mm², garantizando una instalación segura y flexible en espacios reducidos.
El TSB5-125 AC 3 polos (80–125 A) está diseñado específicamente para circuitos trifásicos en corriente alterna, ofreciendo una protección estable en aplicaciones industriales de alta demanda. Equipado con curva C, permite soportar picos de corriente temporales, como los generados por motores o maquinaria pesada, evitando desconexiones innecesarias y garantizando un funcionamiento continuo y seguro.
Ambos modelos destacan por su diseño compacto, modular y de larga duración, con hasta 50.000 ciclos mecánicos, facilidad de montaje sobre carril DIN, y cumplimiento con normativas internacionales, lo que los convierte en una solución fiable, versátil y certificada para proteger tus instalaciones eléctricas con el máximo nivel de seguridad.
Dimensiones TSB5-125

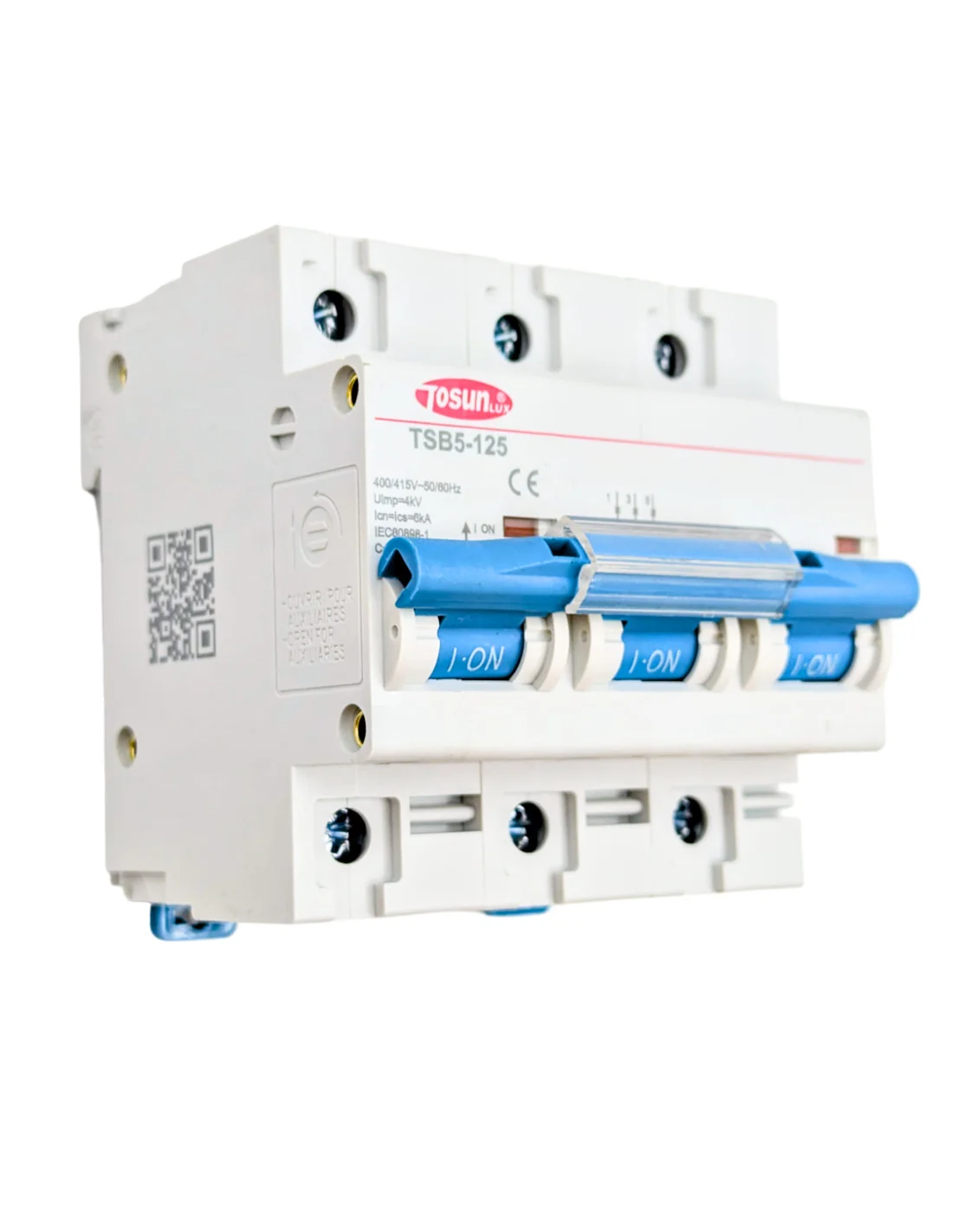

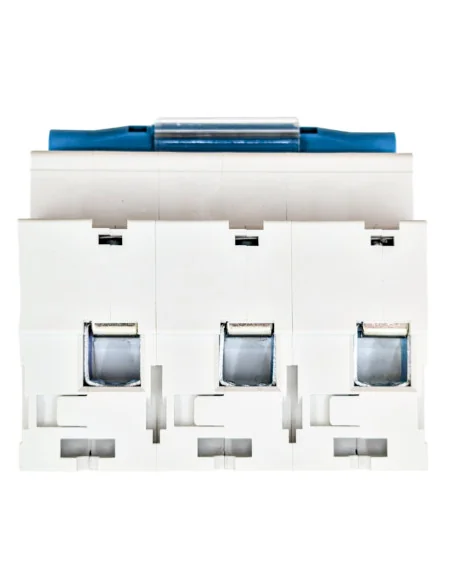

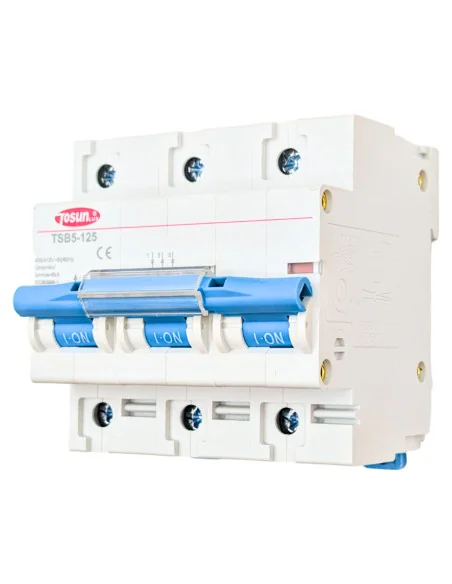

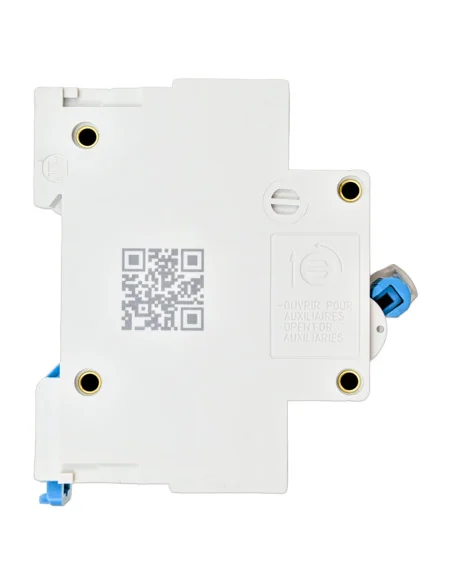

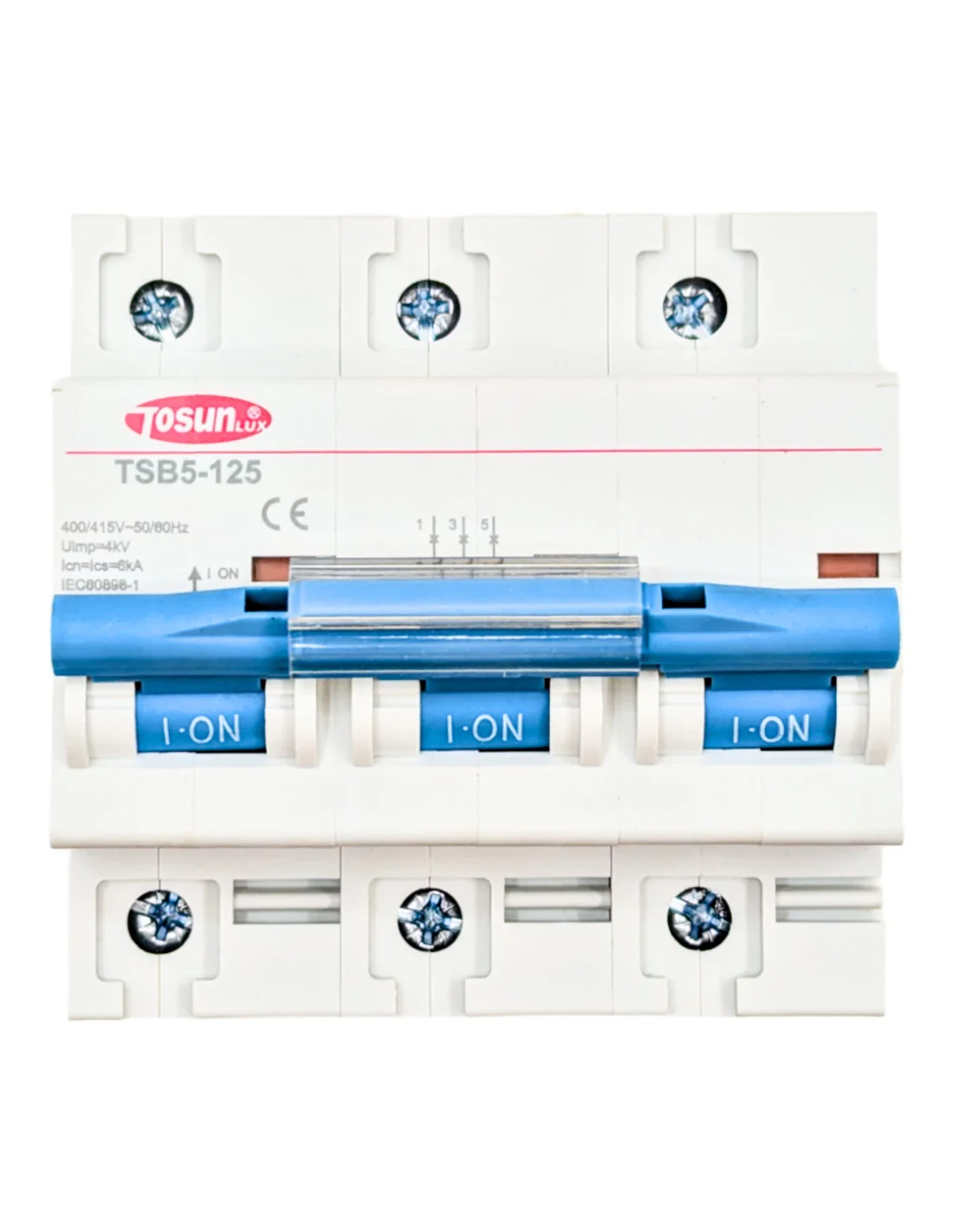

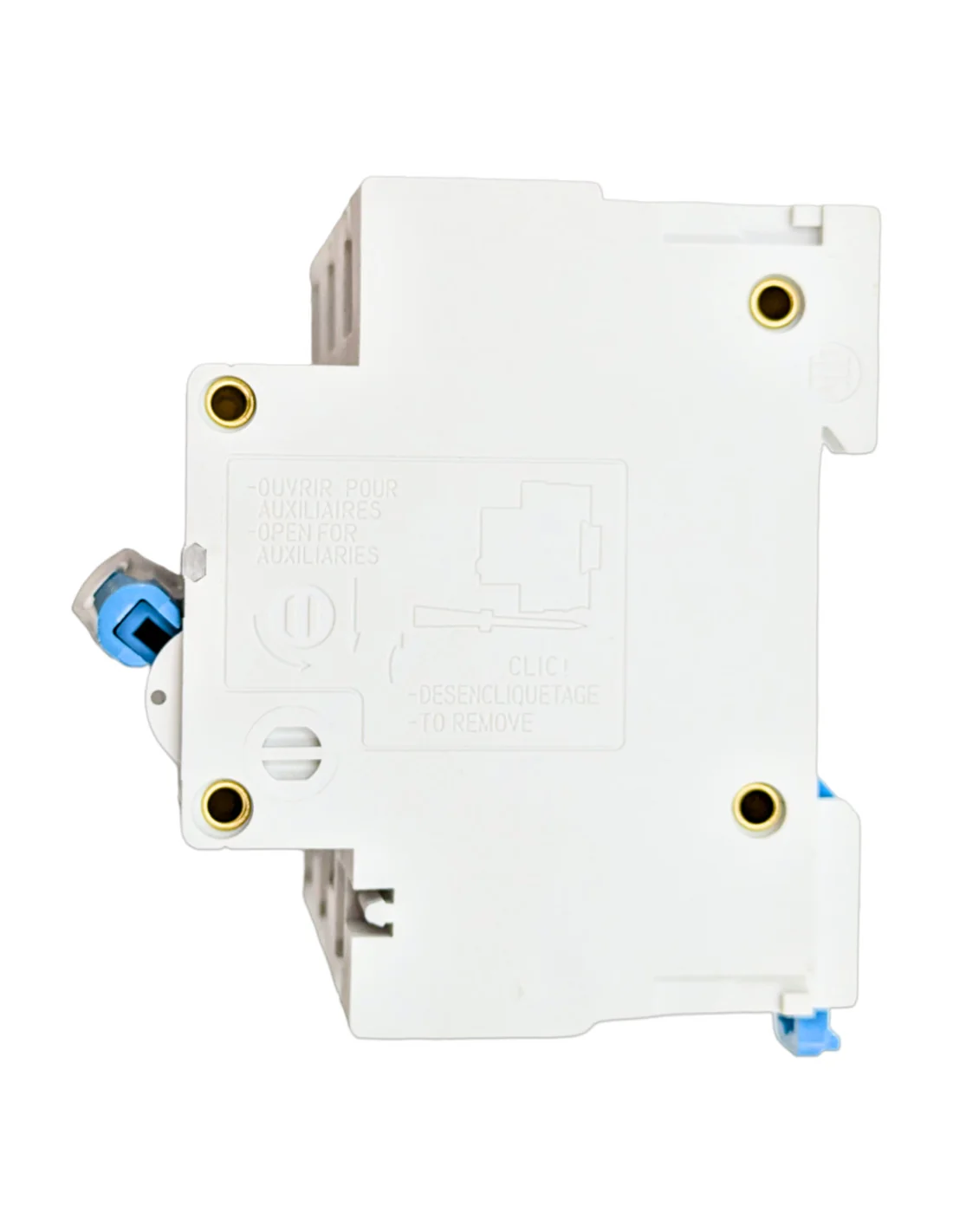

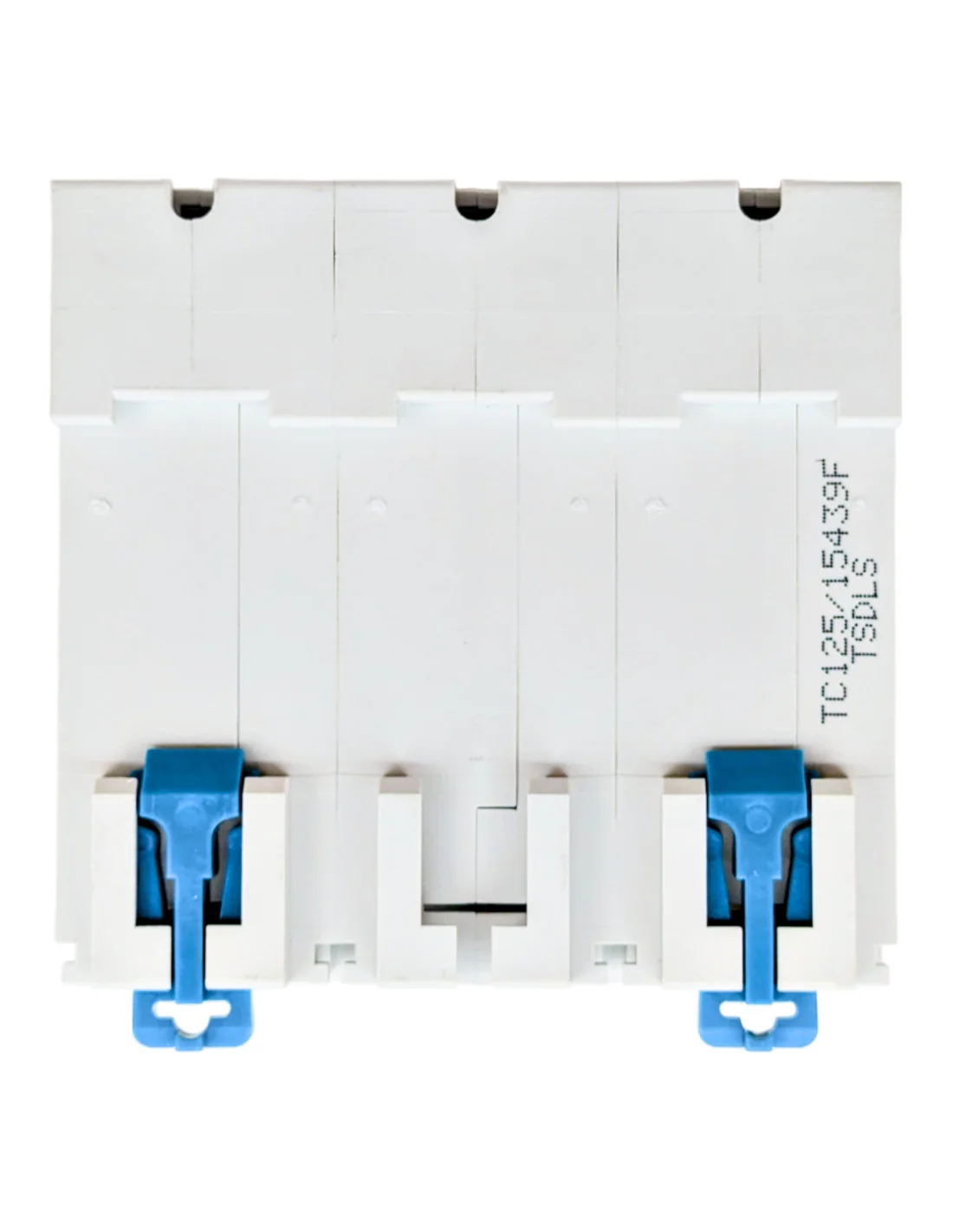

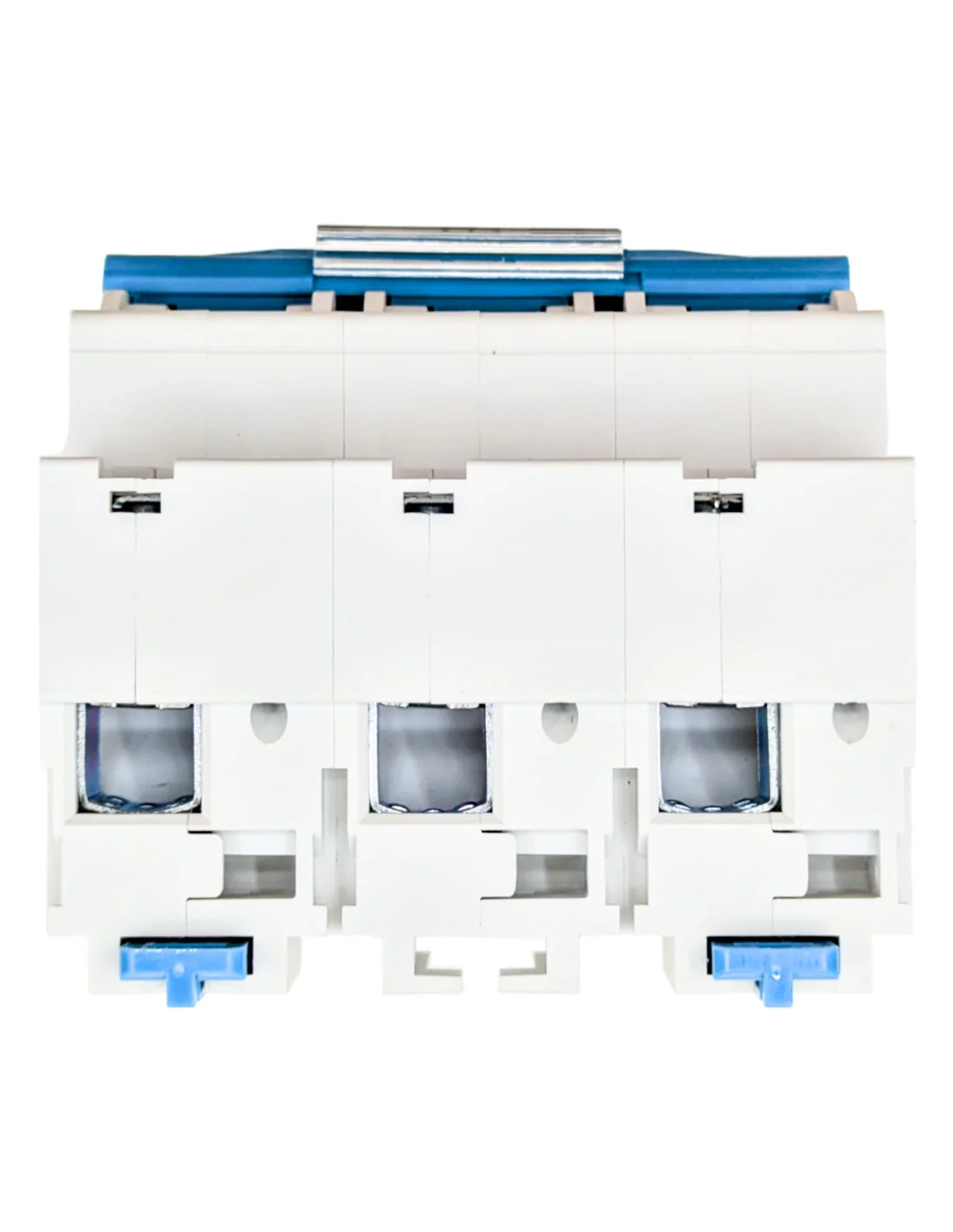

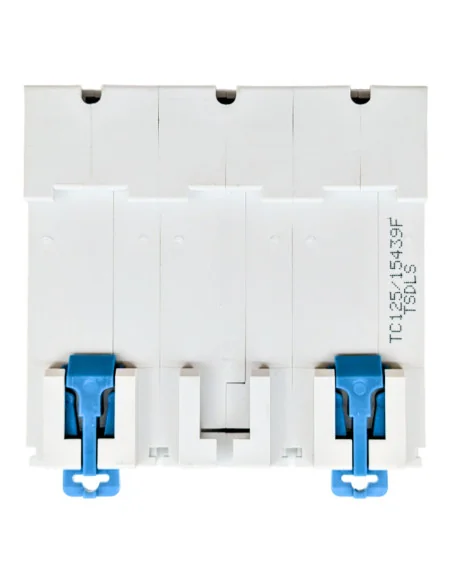

TSB5-125 3P
Interruptor magnetotérmico de 3 polos en intensidades de 80–125 A, con curva C para aplicaciones trifásicas industriales. Proporciona protección confiable frente a picos de corriente y cortocircuitos.
Especificaciones
| Número de polos | 3P |
|---|---|
| Corriente nominal | 80A, 100A, 125A |
| Capacidad de corte | 6000A |
| Tensión nominal | 240V / 415V |
| Código de curva | C, D |
| Resistencia (Endurance) | 20000 |
| Temperatura de funcionamiento | -5°C ~ +40°C |
| Durabilidad mecánica | 10000 ciclos |
| Durabilidad eléctrica | 6000 ciclos |
| Grado de protección IP | IP20 |
Dimensiones TSB5-63 DC
TSB5-63 1P
Interruptor magnetotérmico de 1 polo en intensidades de 16–63 A, ideal para sistemas fotovoltaicos y aplicaciones DC. Garantiza protección eficaz frente a sobrecargas y cortocircuitos.
TSB5-63 2P
Interruptor magnetotérmico de 2 polos en intensidades de 16–63 A, diseñado para instalaciones fotovoltaicas, baterías y puntos de carga DC. Ofrece protección robusta y segura.
TSB5-63 4P
Interruptor magnetotérmico de 4 polos en intensidades de 25–80 A, perfecto para sistemas DC de mayor demanda. Combina seguridad, durabilidad y fácil integración en cuadros eléctricos.
Especificaciones
| Número de polos | 1P, 2P, 4P |
|---|---|
| Corriente nominal (A) | 6, 16, 20, 25, 32, 40, 50, 63, 80 |
| Capacidad de corte | 6000A |
| Tensión nominal de funcionamiento | 1P/250V, 2P/500V, 4P/1000V |
| Tensión nominal de aislamiento | 800V |
| Vida eléctrica | ≥ 2500 operaciones |
| Vida mecánica | ≥ 20000 operaciones |
| Tipo de disparo | Térmico-magnético |
| Temperatura ambiente | -20℃ ~ +70℃ |
| Instalación | Carril DIN |
